φ108*1400平下调心托辊组产地：山西忻州

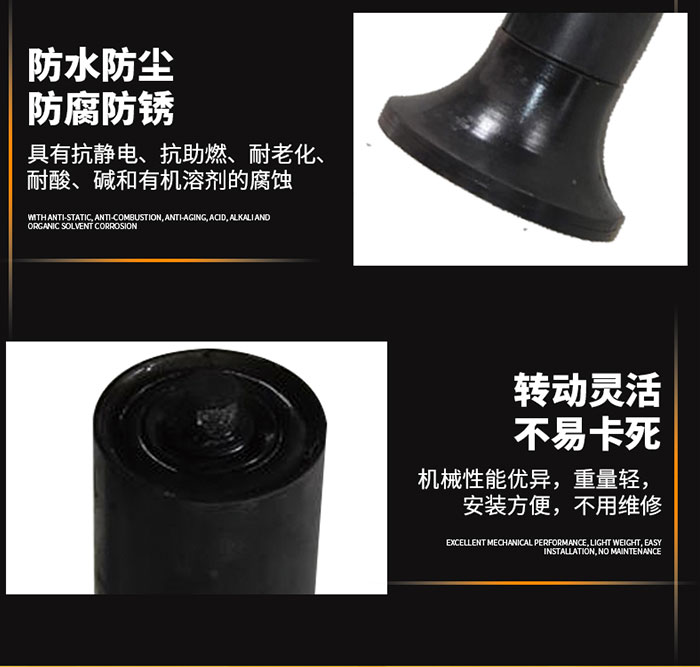

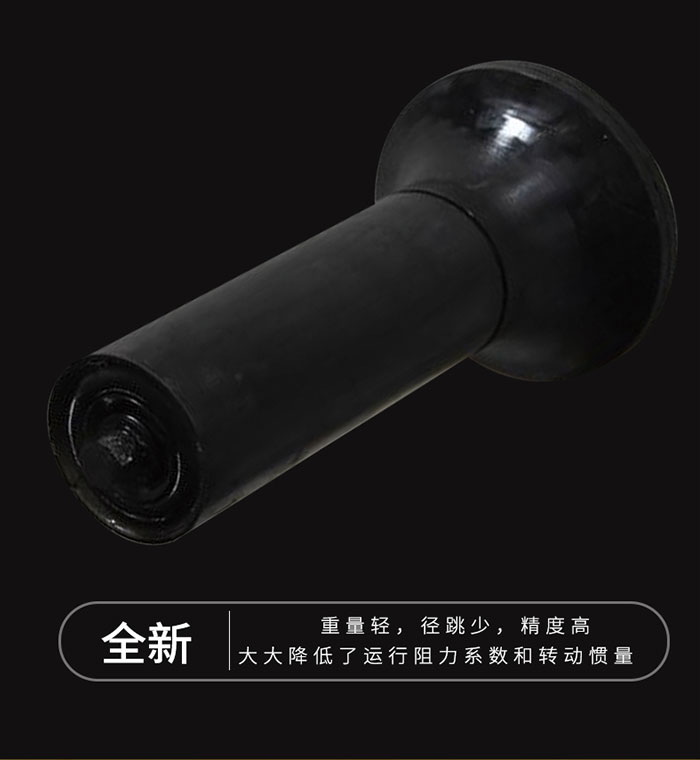

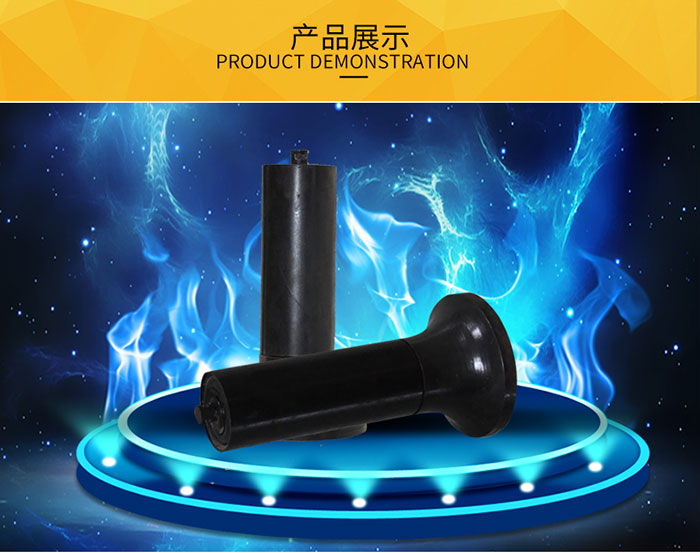

锥形调心托辊 锥形调心托辊，主要依据DTIⅡ选型手册，其2个锥形辊子分别安装在各自的回转架上，锥形辊子安装时，大头在中间，小头在外侧，2个回转架通过连杆机构实现同步转动，横梁直接连接在中间架上。由于锥形辊子两端的直径大小不同，故辊子旋转时，相同的辊子角速度产生在锥径上不同的线速度。根据角速度与线速度之间的关系，在角速度一定的情况下，线速度与半径成正比。因此，在锥形辊子上，大端线速度大，小端线速度小，在一个辊子上存在着线速度差。当输送带跑偏后，输送带就与辊子的小端接触，因小的线速度使辊子与输送带间产生额外的一个阻力，带动回转架绕回转轴旋转一定角度，形成托辊组产生给皮带施加横向推力，促使跑偏后的皮带回复原位，从而实现跑偏皮带的自动纠偏，确保皮带对中运行。 其优点是：将槽形辊子换成了锥形辊子，利用线速度差使托辊回转架产生一个前倾的力，并改变了托辊的受力状况，使输送带跑偏后产生的横向推力增大，调心效果更加明显。 其缺点是：由于锥形调心托辊2个回转轴是分开的，2个回转架实现同步的连杆机构，由于中间联接零件较多，加上制造、安装等多种因素，影响了同步转动的灵活性，同步效果不太理想，会影响自动调心效果。
|
