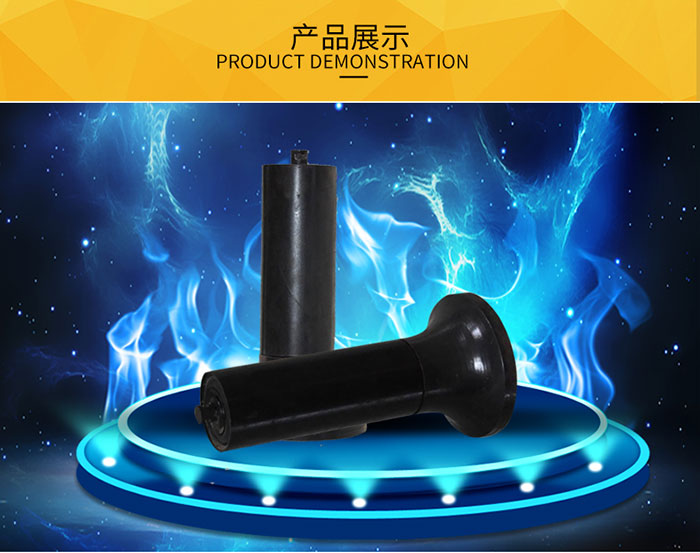

φ108*1400平下调心托辊产地：山西忻州
调心托辊的调心原理 当托辊的中心线与输送带的中心线垂直时，取输送带与托辊任一接触点M，该点输送带的线速度V与托辊的旋转速度Vg相等，由于无相对滑动速度，二者之间为静摩擦，胶带给托辊的摩擦力Ft与托辊给胶带的摩擦反力Fd相平衡，Fd与胶带中心线夹角α=0.因此当托辊的中心线与胶带的中心线垂直时，胶带横向不受力，胶带跑偏时托辊不能自动纠偏。 当托辊的中心线与输送带的中心线不垂直时，即托辊前倾一定角度∑时，取任一接触点M，该点输送带的线速度为V，托辊的旋转速度为Vg，由于托辊的中心线与胶带的中心线不垂直时，产生相对滑动速度AV，二者之间为动摩擦，胶带给托辊的摩擦力Ft与相对滑动速度AV方向一致，托辊给胶带的摩擦反力Fd与相对滑动速度AV方向相反：由于Fd与胶带中心线存在一定角度α，胶带具有横向力Fh和径向力万，托辊给胶带的横向纠偏力Fh=Fdsinα，因此，托辊前倾一定角度后胶带跑偏时具有纠偏能力，调心托辊就是基于此设计、制造的。
|
