B1400带式输送机φ1400传动滚筒产地：山西忻州

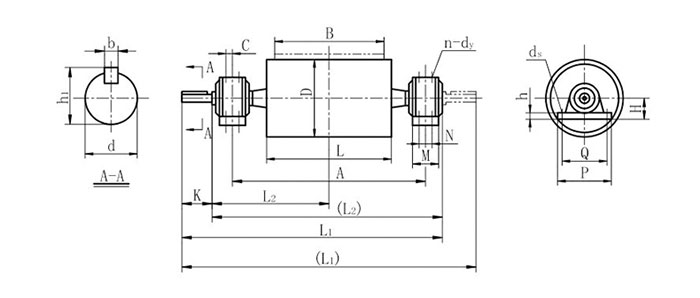

传动滚筒结构 传动滚筒是由轴、轴承座、辐板、筒体组成，表面覆盖橡胶以增大驱动滚筒与输送带间的摩擦系数，轴承座内装调心滚子轴承，保证了支撑的稳定性，又保证了转动灵活。 传动滚筒工作原理 当驱动装置运转时，驱动装置中的扭矩传送到传动滚筒轴上，再由轴通过内部胀套(或者键)连接进而把扭矩传送到筒体上，由于滚筒与皮带之间的摩擦力，然后将扭矩传送到皮带上带动整条皮带输送机的运转。 传动滚筒的失效形式 (1)裂纹裂纹易出现在辐板与轮毅以及辐板与筒体的焊接处;铸焊结构滚筒的接盘与筒体焊接处。 (2)局部变形过大此种情况多数是筒体的中部塌陷。 (3)压裂滚筒长期受较大比压作用下，很容易使滚筒压裂破坏，裂缝往往是从一侧辐板焊接处沿轴向无规则开裂至另一侧焊接辐板处。 (4)胀套连接螺栓被剪断或弯曲变形过大。 传动滚筒失效产生的原因 滚筒失效的原因有很多种，具体包括：理论计算不足;结构设计不合理，造成过渡部分刚度相差过大;使用不当，如过载以及加速过大等;原材料有缺陷，如内部裂纹等;焊接工艺不当，如焊条或焊接参数选用不当，焊接处清洗不净，焊缝处未焊透以及焊后不进行热处理或热处理不当，造成焊接残余应力过大等。
|
