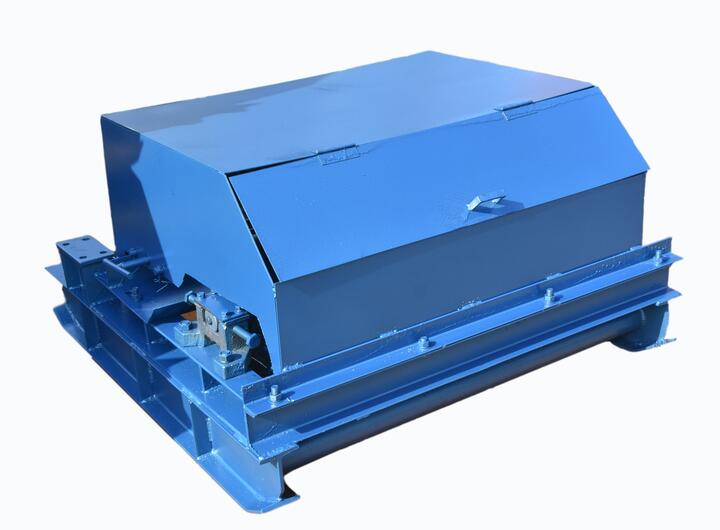

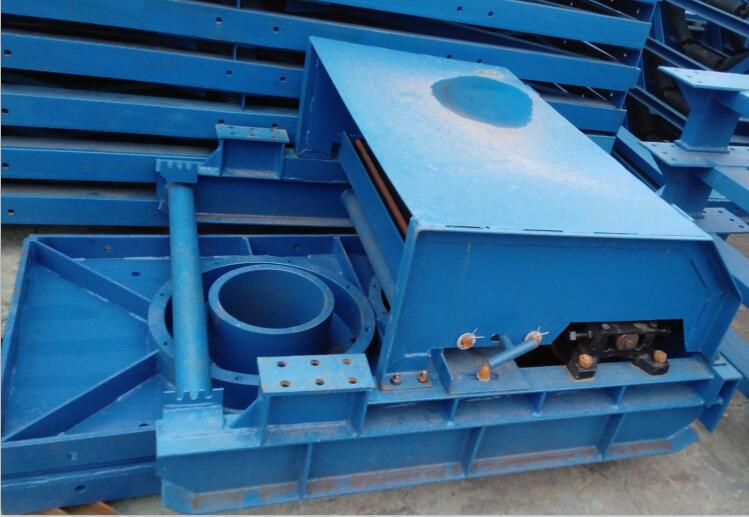

皮带机机尾

　　皮带机机尾由支座导轨、滚筒座、缓冲托辊、清扫器组成，3种不同形式的导轨与支座滚筒座固连组成了五节机尾骨架，彼此又用园锥销铰接成为一整体，可供转载机在上面行走。

　　尾架上焊有管座用柱销与钢管机身相连，拆装方便。机尾改向滚筒安装在滚筒座上，轴线位置可用螺栓调节，并配有刮煤板，可将滚筒表面的碎煤或煤粉刮下，并收集在集泥槽中，可用特制的拉泥板取出。

　　机尾的前后端都装有移动机尾用的滑轮，前伸运输时滑轮装在后端，后缩运输时滑轮装在前端。移动机尾是用一台JH2-5回柱绞车牵引。机尾导轨一端用螺栓固定在中支座上，并与另一导轨的前端用柱销铰接，以适应底板的不平。机尾架上装有缓冲托辊组，受料时可降低块煤对胶带的冲击，有利于延长胶带寿命。

　　皮带机机尾的固定方法（以B=1000mm为例）：

　　(1)机尾是自移式机尾时不用单独固定。

　　(2)机尾为简易机尾的，在机尾架的每一对称基础孔下方各安装一根12#工字钢地梁(共2根)，将机尾架利用M30的螺栓与地梁固定在一起，工字钢地梁长度大于底框子600mm，左右两侧分别外露300mm，在每根工字钢地梁外露头两侧分别打上两根φ22×2400mm的锚杆，用压板配合锚杆帽将每根工字钢地梁外露头压牢，另外在机尾架底架后方500 mm处打一根12#工字钢地梁，工字钢地梁两端各打4根φ22×2400mm的锚杆，每端使用两块压板将工字钢地梁固定，用40T链条(在每端的两压板中间地梁处锁住)及配套象鼻、螺栓将机尾架锁住，要求两侧链条受力均匀。
