大倾角带式输送机技术要求

文章来源:浩业皮带机厂  人气:  发表时间:2021-03-04 09:32
    一、大倾角带式输送机总体技术要求

    1.1卖方选用与供货的大倾角皮带机设备应确保采用先进、可靠、成熟的技术进行设计和制造,并能满足在较短时间内即可进行安全、稳定、连续的正常生产的要求;

    1.2卖方应对报价设备或材料的制造、质量、性能以及供货完整性等负责,并有义务与责任指导其安装、调试和考核验收等;

    1.3要求卖方供货设备与部件的设计和制造必须考虑能适应当地的气候环境条件和建成投产后的巡检维修等特殊要求;

    1.4对于易损件、易锈蚀件或其它易损坏的部件,或要求经常调整、检查与维修的部件,应能够接近且便于移动、更换与维护,所有这些部件应用合适的材料制造以使得维修工作量最小。对于需维修更换的部件应考虑便于起吊和装卸,卖方对此应提出有关检修空间、最大吊装重量等具体要求;

    1.5卖方应提供一份专用维修工具、备品备件清单,并单独报价。清单内容应包括:从属设备名称、备件规格、型号、数量、材料、预计寿命、重量、单价、供货商与地址、交货时间等;

    1.6卖方应对提供的所有设备和材料进行质量检验与试验,并向买方提交由制造商或卖方出具的质量合格证书和检验、试验记录,其全部费用由卖方承担。买方有权到卖方制造厂对检验与装配过程进行参与和检查,若发现质量与材质不符合同规定要求、并证实是由卖方原因造成的,卖方应负全部责任,由此而引起的费用也由卖方承担;

    1.7所有卖方设备应根据装运允许条件进行设计、制造、包装等。卖方在投标中应提交一份初步的文件,说明卖方设备中超大超重部件的型号、名称、数量、总重、外形尺寸与包装后的体积大小,以及在运输保管、防潮、抗震等方面的特殊要求与注意事项;

    1.8卖方提供的同型号规格的大倾角皮带机设备应具有在考核验收基础上连续运转2年以上的生产使用业绩及指标参数。

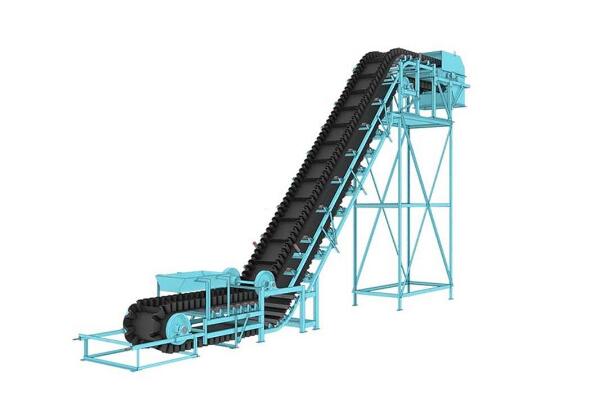

大倾角带式输送机

    二、卖方资料交付

    2.1卖方在投标文件中,应提供下列与工程设计有关的技术资料与图纸:

    1)设备总图,包括设备外形尺寸、定位尺寸与连接要求、设备与部件等检修空间与巡检平台的要求、设备基础等。

    2)卖方供货的机械设备的技术性能参数表、重要部件的材质与性能。

    3)卖方供货的传动及电控设备的技术性能参数表,应说明电机型号、功率、转速、防护等级、附属机械设备名称等。

    4)所有仪器仪表清单,包括编号、用途、量程、输入/输出点数、调节维修保养细则等。

    5)卖方供货的电控设备的外形尺寸图、外部接线图、详细的电控设备与仪表的安装说明和调节测试、维修保养的要求。

    6)卖方在供货设备中若选用配套有关分包商的产品,则应负责提供有关卖方分包商的资料样本、图纸、文件和数据。

    7)卖方使用的规范和标准表,设备安装、操作、维修手册。

    8)卖方选用设备的同类型规格的产品样本和性能介绍,并提供业绩。

    2.2资料交付清单

    2.2.1资料交付清单见表6-1。

    表2-1卖方提供的资料一览表

序号 提供资料的内容 份数 资料交付方式 语言 交付时间
1 双方确认的技术规格书 4 文字版 中文 招标后七天内提供
1 Word电子版 中文
2 任务书 设备总图 2

1
纸质文件

CD
中文 招标后七天内提供
土建基础
电控系统
流体系统
能源介质
3 安装图(包括平面图、立面图、基础图)及主要部件图 4 施工图 中文 招标后七天内提供
1 CD 中文
4 备件和易损件清单及图纸 4 施工图 中文 随机
1 CD 中文
5 随机工具清单 4 文字版 中文 随机
1 Word电子版 中文
6 液压、润滑系统图 4 施工图 中文 招标后七天内提供
1 CD 中文
7 电气系统图   施工图 中文 招标后七天内提供
1 CD 中文
8 安装使用维修说明书 8 纸质文件 中文 随机
9 产品合格证 1 纸质文件 中文 随机
10 设备安装施工技术方案、检测、调试方案 8 纸质文件 中文 随机

    注:CD文件也可用电子邮件提供;按AutoCAD2000版本提交,并且是可编辑的dwg文件形式。

    2.3图纸、资料编制要求

    1)所提供的技术文件、图纸资料应清晰明了,保证复制、印刷质量;不允许手写,封面装订要美观。

    2)技术文件、资料要求采用国际页面尺寸A4号纸;图纸应统一成册,不能单张,幅面应为A3或能叠成A3号的图纸。

    3)图纸应采用国家现行制图标准及国标符号,采用计算机制图。

    4)卖方提供所有纸板资料加盖公章视为有效。

    三、设计联络及设计审查

    3.1设计审查

    1)根据卖方设计图纸的时间和进度,在技术协议签定后7日内进行设计审查。

    2)买方有权对卖方提出设计修改意见,卖方应及时确认答复。

    3)设计审查时,卖方提供满足设计审查用的图纸2份。

    3.2设计联系

    如遇特殊情况下,买方进行设计修改,应在不涉及合同内容的情况下,及时征得我院书面同意后实施,并补充必要的文件,卖方应按新的设计进行设备制造。卖方须根据双方协议内容提供的(或卖方设计经双方确认的)详细设计图纸和相关检验要领书进行制造。

    卖方校核买方资料,如果在卖方制造过程中发现买方资料有问题,卖方应及时通知买方,由买方做出决定。

    供需双方在执行协议过程中,所发生的一切事宜,必须采用传真或书面的方式。
