大倾角皮带机设备防腐涂装要求

文章来源:浩业皮带机厂  人气:  发表时间:2021-03-11 09:20
    大倾角皮带机涂装要求适用于寒冷气候环境的防腐涂装。冬季应满足防寒、防冻要求。

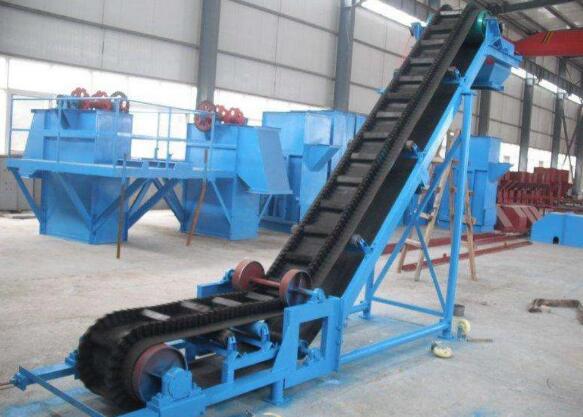

大倾角带式输送机

    1.1表面处理要求

    1)皮带机钢结构表面需经喷砂处理达到国标Sa2.5级,除去灰尘,用清洗剂去除油污、保持底面清洁干燥,随即喷涂防锈漆。(所用磨料为干的石英砂,粒径在0.3~1.5mm)。

    2)焊接结构件的表面不允许有焊渣、药皮、电弧烟尘及机械加工残存的飞边、毛刺等。

    3)铸、锻件表面不平处或其它因喷砂处理引起的表面瑕庇须设法磨平,填补或适当处理。

    4)需复涂的涂层表面应保持清洁、干燥,无任何污物。

    5)由于加工或焊接底漆损坏的地方,应重新补涂底漆后,再涂配套的中涂漆或面漆。

    1.2大倾角皮带机防腐涂装要求

    9.2.1漆膜厚度

    底漆:环氧富锌底漆,无空气喷涂一道,50μm,复涂间隔2h;

    中涂漆:环氧云铁防锈漆,无空气喷涂一道,100μm,复涂间隔10h;

    面漆:丙烯酸橡胶面漆,无空气喷涂一道,50μm,复涂间隔4h。

    9.2.2要求

    1)除锈后的金属表面与涂底漆的间隔时间,一般不超过6h,如涂漆前已锈蚀,应重新除锈或清理。

    2)局部不能采用无空气喷涂,可采用刷涂,刷涂(可多次)膜厚必须达到规定的膜厚。

    1.2.3外观颜色

    外观颜色应符合GB/T3181-2008《漆膜颜色标准》的规定。外观油漆颜色暂定苹果绿(G01),最终由业主招标确定,协议中明确。

    1.3防腐蚀标准

    1)本防腐体系防腐等级为中等以上,涂层干膜厚度应达到本协议中规定的厚度。

    2)防腐年限:5~8年。

    1.4验收标准

    1)表面处理后,钢材表面近乎出白,无可见油脂、污垢、氧化皮、铁锈等杂物。

    2)涂装环氧富锌底漆后,达到标准膜厚50μm,漆膜附着力良好,无漏涂,针孔、气泡、裂纹、脱落、流挂等缺陷,表面保持干燥清洁。

    3)涂装环氧云铁防锈漆后,达到标准膜厚100μm,涂层间结合力良好,无漏涂、针孔、气泡、裂纹、脱落、流挂等缺陷,表面保持干燥清洁。

    4)涂装丙烯酸面漆后,达到标准膜厚:室内100μm、室外200μm,涂层间结合力良好,无渗色现象,大面上无气泡,流挂等缺陷,表面有一定光泽。

    1.5检测方法

    1)检测仪器:电磁式干膜测厚仪。

    2)检测方法:用电磁式干膜测厚仪测量,每10m2测一个点,管路等细长体每3~4m测一个点,三点平均值为涂层实际膜厚,三点误差应小于规定标准膜厚的20%。

    3)外观检测:涂层外表可用肉眼或五倍放大镜观察。

    4)上述膜厚均为干膜厚度。

标签: 皮带机

更多>>

推荐文章

2021-03-16DSJ120/100/2×250型可伸缩带式输送机技术要求

2021-03-11皮带机出厂检验程序

2021-03-11大倾角皮带机设备防腐涂装要求

2021-03-05DTII(A)型带式输送机滚筒与托辊技术要求

2021-03-05DTII(A)型带式输送机设计、制作技术要求

2021-03-04大倾角带式输送机技术要求

2021-03-03长距离输送机驱动布置

2021-03-03皮带输送机传动原理特点(工作原理)

2021-03-03输送带价格大幅上涨原因是什么?

2021-03-02矿用皮带机型号及其参数

Copyright © 1998-2021 山西浩业运机公司 版权所有 网站地图 合作伙伴:阿里巴巴 百度爱采购 中国供应商

QQ咨询

微信咨询

加微信,获取报价
返回顶部
