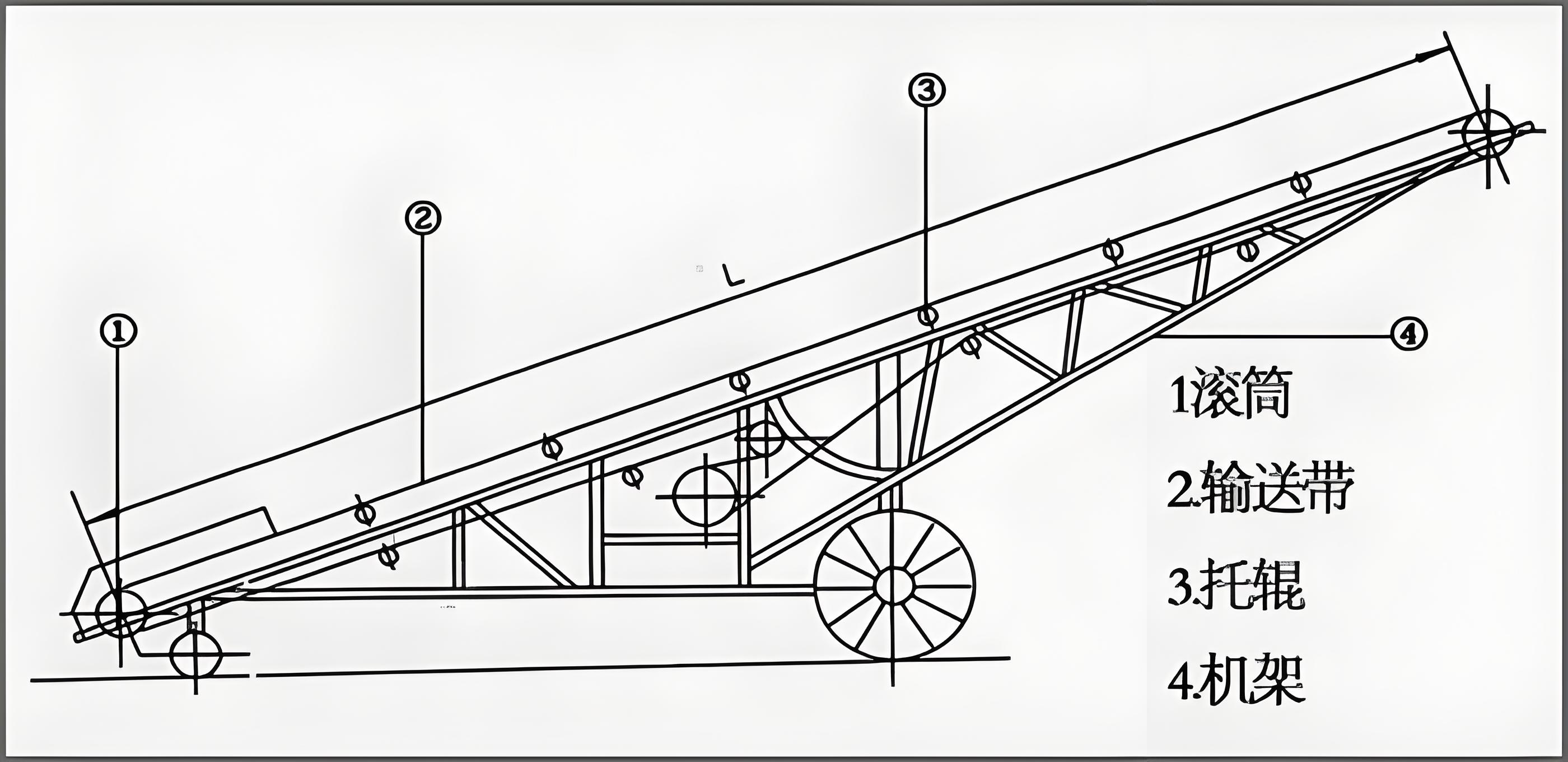

皮带机的图纸是设计和制造皮带机的重要技术文件，包含了设备的详细尺寸、结构、部件装配关系等信息。以下是一些查看皮带机图纸的方法：
标题栏：位于图纸的右下角，包含图纸的名称、图号、比例、设计日期、版本信息和设计人员的签名等基本信息。
图框和图线：划定图纸边界的图框，以及表示设计元素的图线，其样式和粗细传达了不同的信息优先级。
注释和符号：包括尺寸标注、公差、表面粗糙度要求、焊接、孔位、折弯等标注，这些注释为制造提供了精确指导。

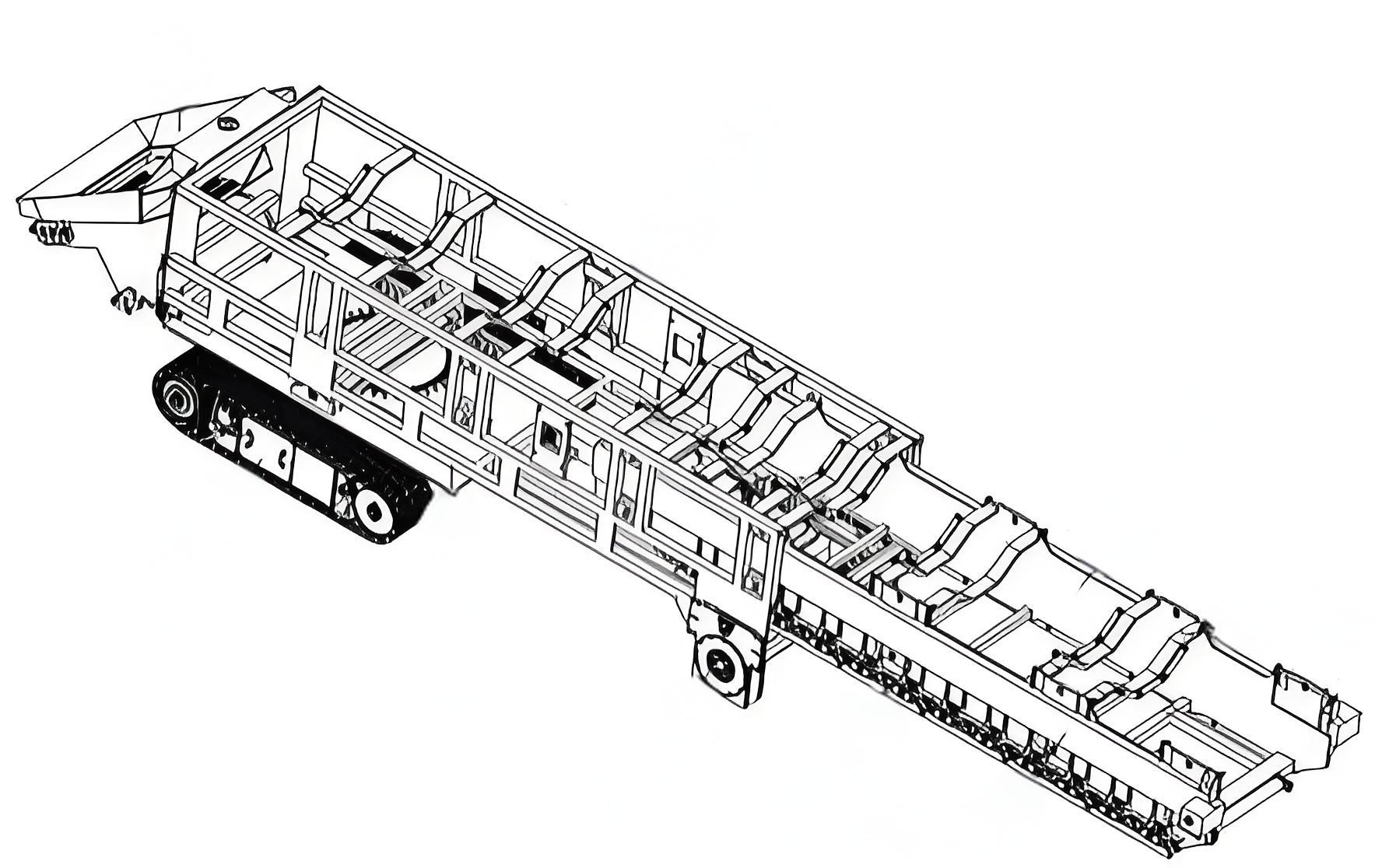

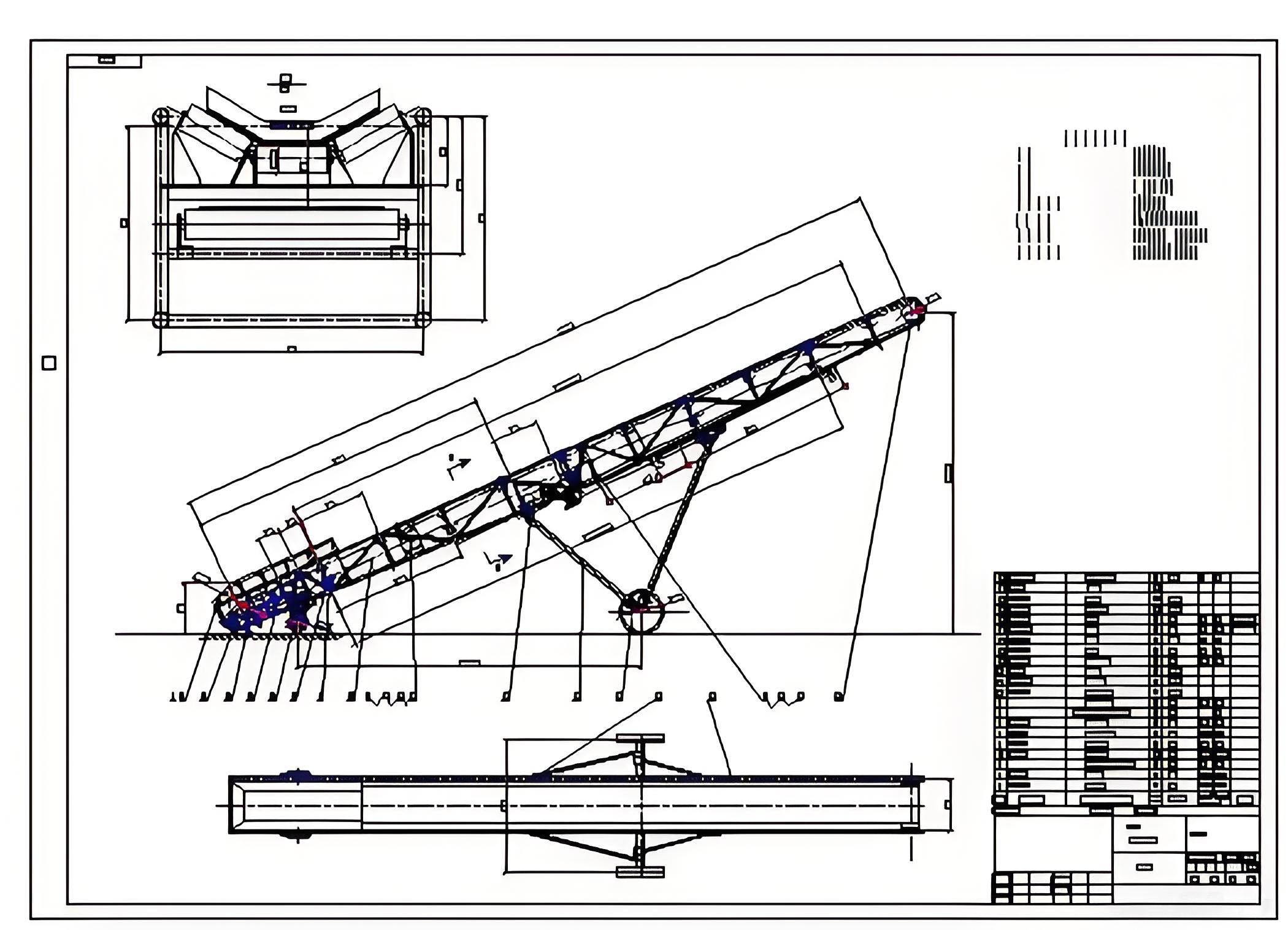

视图和剖面：提供了从不同角度和不同层面观察设备的方式，包括正视图、侧视图、顶视图和必要的剖面视图，有助于全面理解设备的空间布局和机械结构。
物料清单（BOM）：详细列出了所有需要的材料和部件，包括部件编号、数量、材料类型、尺寸和说明，有助于在制造过程中进行物料采购和管理。
了解图纸视角：图纸通常会有视角标示，如第一视角或第三视角。
第一视角：人（眼）-产品-视图，即观察者面对图纸，产品位于观察者与图纸之间，视图是观察者从产品前方看到的结构。
第三视角：观察者位于图纸的后方，从产品的对面进行观察，视图是观察者从产品后方看到的结构。
识别图纸中的符号和注释：图纸中的符号和注释是理解图纸的关键，常见符号如直径（dia）、尺寸（dim）、距离（dist）、材料（material）等，需要熟悉这些符号的含义。注释部分会包含详细的尺寸标注、公差要求、表面粗糙度等信息，这些都是制造过程中必须遵循的。
分析视图和剖面：视图提供了设备的外观和结构信息，剖面图则展示了设备的内部结构，如传动装置、储带装置、托辊装置等部件的装配关系和连接方式。通过分析视图和剖面，可以了解设备的整体布局和各个部件之间的相对位置。
阅读物料清单（BOM）：物料清单详细列出了所有需要的材料和部件，包括部件编号、数量、材料类型、尺寸和说明，这有助于在制造过程中进行物料采购和管理。
注意图纸的版次和修改记录：图纸可能会有多个版本，每个版本都可能有修改和更新，在查看图纸时，要注意图纸的版次和修改记录，确保使用的是最新版本。
关注图纸中的技术要求：图纸中通常会包含一些技术要求，如未注公差、未注倒角、粗糙度要求等，这些技术要求是制造过程中必须遵循的，否则可能会影响设备的性能和寿命。
理解图纸中的装配关系：皮带机的图纸通常会包含装配图，展示了各个部件如何组装在一起，在查看图纸时，要理解各个部件之间的装配关系，以便在制造和装配过程中正确安装。
综上所述，查看皮带机的图纸需要掌握一定的专业知识和技能，通过了解图纸的基本组成、掌握图纸的查看方法以及注意图纸查看的要点，可以更好地理解和使用皮带机的图纸，为皮带机的设计和制造提供有力的支持。
