气力输送机的工作原理_特点_适用范围_安装与维修

文章来源:浩业皮带机厂  人气:  发表时间:2019-10-30 15:51
    气力输送机主要由送风装置(抽气机、鼓风机或气压机)、输送管道及管件、供料器、除尘器等组成。气力输送机常用的风机有:离心式鼓风机、罗茨鼓风机、往复式空气压缩机。

气力输送机的结构

    气力输送机械就是利用气流沿管路输送散粒物料的装置。有吸送式、压送式、混合式、流送式四种。


    工作原理


    以空气作为承载介质,借助于具有一定能量的空气流,使物料与空气沿一定管路从一处输送到另一处。

    (1)吸送式。抽风机启动后,整个系统呈一定的真空度,在压差作用下空气流使物料进入吸嘴,并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单,能从数处同时吸取物料。但输送距离短,生产率低。密封性要求高。

    (2)压送式。鼓风机将空气压入输送管,物料从供料器供入,空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长,生产率较高,但结构复杂。

    (3)混合式。为上述两种形式的组合。

    (4)流送式。流送式气力输送是物料悬浮输送的一种变形式,空气输送斜槽就是这种输送装置。其作用大批量是将空气小断通过多子L透气层充人粉状物料中,使物料变成类似流体性质,因而能由机槽的高端流向低端。物料集团输送也称为栓流气力输送,是通过气体压力将管道内的物料分割成许多间断的料栓,并被气力推动沿管道输送。

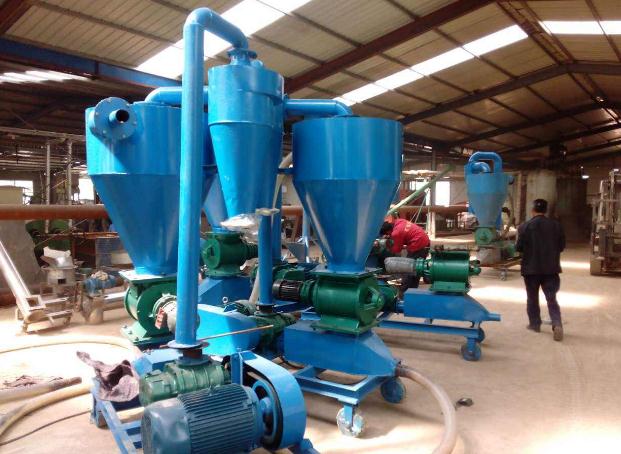

气力输送机

    气力输送机技术参数


型号 输料管(mm) 输送量(t/h) 风量(m3/min) 风压(KPa) 功率(kw) 输送长度
SFJ75 108 1—3 3—9 40—98 3—15 30—500
SFJ100 133 3—7 9—20 40—98 15—45 30—500
SFJ150 159 7—13 20—36 40—98 45—75 30—500
SFJ200 219 13—18 36—50 40—98 75—90 30—500
SFJ250 273 18—25 50—70 40—98 90—110 30—500
SFJ300 325 25—35 70—98 40—98 110—132 30—500
SFJ400 426 35—45 98—130 40—98 132—220 30—500


    气力输送机的特点


    气力输送与其他输送机械相比,有以下优点。

    1)输送管道结构简单,占据地面和空间小,走向灵活,管理简单。

    2)物料在管道内密闭输送,不受环境、气候等条件影响,物料漏损、飞扬量很少,环境卫生较好。

    3)设备操作控制容易实现自动化。

    4)输送量和输送距离较大,可沿任意方向输送。

    5)可把输送和有些工艺过程(干燥、冷却、混合、分选等)联合进行。气力输送机主要用来输送粒散物料:如碎煤、煤粉、水泥、沙子、谷物、化学物料、黏土等。广泛用于农业、木材加工、铸造车间、港口、建材等部门。

    缺点是能耗较大,对物料的块度、粘性和湿度有一定限制,风机噪声大,输送磨削性物料时,管道易磨损。

    为克服上述缺点,正在发展一种静压式输送装置。其基本原理是在输送管中形成许多彼此相间的料栓和气栓,用空气压力推送料栓前进以达到输送的目的。此外,还有将气流充入粉状物料中,使物料流动性好而便于输送的空气输送斜槽。

    气力输送机械属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。广泛应用于铸造、化工、医药、粮食的行业。

气力输送机


    气力输送机的应用:


    由于气力输送机的应用范围和被输送物料的物理性质有着十分密切的关系,故下面分析几种主要的物料特性对气力输送机应用范围的影响。

    (1)物料的粒度。物料的粒度过大,容易阻塞在供料装置中,从而使得物料不能自动地进入输料管。所以一般要求粒度不大于50mm,或规定物料的最大粒度不应超过输料管通径的0.3~0.4倍。

    (2)物料的堆积密度。物料的堆积密度在很大程度上影响气力输送机的结构尺寸和能量消耗的大小。因为随着物料堆积密度的增加,必须提高管中的气流速度,从而使动力消耗增加和管壁磨损加快。所以,对于堆积密度大的物料采用气力输送并不合适。

    (3)物料的湿度。物料的湿度与气力输送机工作的可靠性有着很大的关系。由于过高的湿度不仅将破坏物料的松散性质,而且物料会粘附在装置构件的内壁上,从而导致供料不均匀、能量消耗增加、输送能力降低,甚至引起整个系统的堵塞。所以,对各种物料,必须确定其输送不受破坏的极限湿度。

    (4)物料的磨磋性。所谓磨磋性是指运动物料对其他物体的磨损性。磨磋性的大小取决于物体颗粒的硬度、表面特性和形状尺寸,它影响着气力输送机的动力消耗和使用寿命。

    (5)物料的温度。被输送物料的可燃粉尘在一定的浓度和温度下,会产生粉尘爆炸,造成严重事故。因此,在气力输送时,物料的温度不得超过其发火点(一般都低于400℃,否则就应改用惰性气体输送。

    目前,港口广泛采用的是利用管内气流速度为10—30m/s左右的高速气流,使物料在悬浮状态下输送的气力输送机。但其能量消耗大,工作构件磨损较快。因此,增大物料在空气中的混合比、降低输送气流速度是克服上述缺点的有效途径。现正在发展一些新型的气力输送机,它们是在高混合比、低气流速度(通常仅为4—6m/s)条件下,利用气体的压力输送高浓度物料的气力输送机。


    气力输送机安装操作与维修


    气力输送机一般安装在料仓库底,要固定牢靠,并对进出风管给以固定。同时保证风管在水平线上,各连接处要加以密封处理,保证不漏气。

    新投产的气力输送泵或改变所输送物料时,应先把活动风管外腔加入足量的润滑油,再通过执行机构对活动风管进行调整,来改变喷嘴与喷头之间的距离,通过调试来选择一个比较理想的位置同时记下标尺刻度,开始正常工作,停机时先使喷嘴与喷头闭和并使管道内物料全部送完后才能停风。

    输送设备相比普通输送,不仅可以节约人力资源和时间,同时也更加环保。气力输送设备的出现也深深带动了运输行业的发展,我们很多企业有了这样的设备之后,可以放心大胆地去生产,气力输送设备前景还是很可观的。
