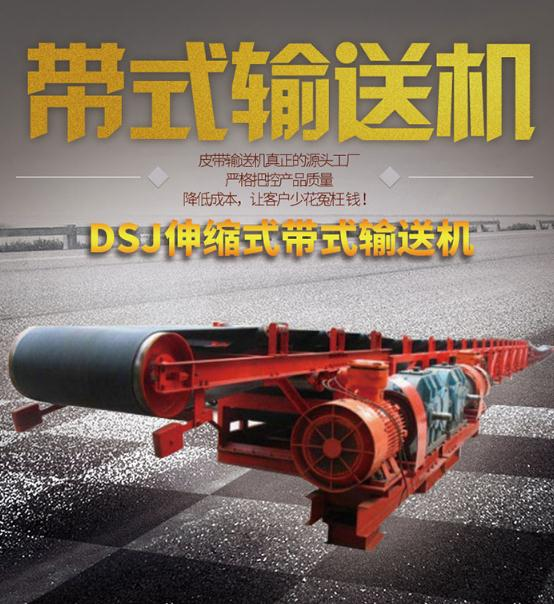

DSJ100/63/125型伸缩带式输送机

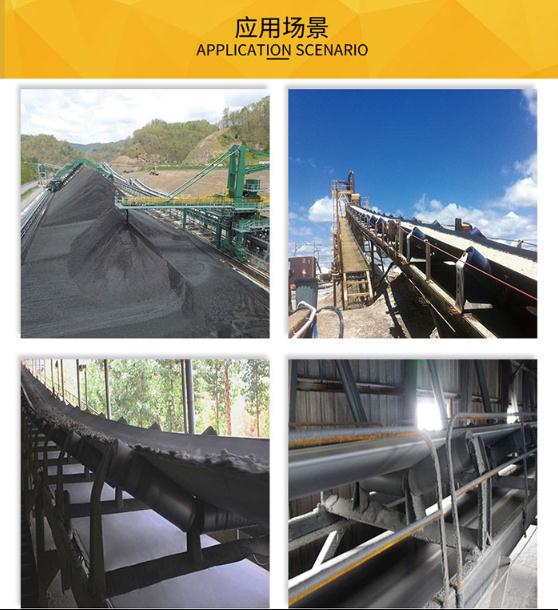

　　该伸缩带式输送机依据MT/T901-2000《煤矿井下用伸缩带式输送机》和MT820-2006《煤矿用带式输送机技术条件》标准制造。适用于有被水淋或局部有输送煤泥水的运行情况。周围空气中的成份不得超过《煤矿安全规程》中所规定的安全含量。环境温度为-10℃~40℃，环境相对湿度不超过95%(25℃)。输送物料应为容重小于2.0t/m3的不规则形状的原煤或矸石。工作制为连续型。主要用于大中型煤矿的机械化采煤工作面及一般工作面顺槽运输,也可以用于掘进机的后配套，结构可靠，易于安装。

　　一、产品特点

　　1、本机采用双滚筒、双电机驱动，主、副滚筒包胶。

　　2、机头传动装置采用墙板式机架结构，传动部件固定在机架侧帮上，具有结构紧凑，安装断面小，刚性强，拆装方便等优点。

　　3、整机安放在巷道底板上，非固定部分的机身，采用无螺栓连接的快速可拆支架，具有结构简单，拆装方便、劳动强度低，操作时间短，伸缩迅速等优点。

　　4、张紧输送带用回柱绞车，操作简便、张紧可靠。

　　5、传动滚筒外层包胶，可提高输送带与滚筒间的摩擦系数，对防止打滑，减少初张力，具有较好的效果。

　　二、关于厂家直销

　　我们是货源工厂，客户可以直接联系，价格优势不言而喻。也可以根据客户要求进行定制，或者根据工况进行图纸的优化。仅山西原平市的输送机械设备厂家100多家，像我们从业时间这么久，资质、煤安许可、环评这么齐全的却很少，而且，我们会根据客户具体情况提出图纸优化建议，降低设备的故障率，减少耽误正常生产的时间成本。

　　三、工作原理和结构组成

　　可伸缩带式输送机与普通带式输送机一样，是以输送带作为牵引承载机构的连续运输设备。它与普通带式输送机相比，主要是增加了贮带装置，它利用输送带在贮带仓的多次折返和收放的原理调节长度，当游动小车向机尾一端移动时，输送带进入贮带仓内，机尾在绞车牵引下回缩，反之，机尾则延伸，从而使输送机具有可伸缩的性能。

　　首先主控发出启动信号后，开启真空电磁起动器按钮，电机启动，液力偶合器缓慢转动，通过减速器减速带动传动滚筒旋转。

　　可伸缩带式输送机包括固定和非固定两大部分，固定部分由机头传动装置、贮带装置、卷带装置、中部传动装置等组成;非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

　　四、使用和操作

　　伸缩带式输送机与普通带式输送机的使用和操作基本相同，为了实现缩短和伸长，操作方式分为后退式和前进式两种。

　　(一)后退式

　　1.转载机移至机尾左端极限位置时，机尾须收缩一次。

　　(1)放松输送带拆开机身(钢管或槽钢)与机尾的连接，根据每次缩短长度拆去相应数量的钢管和支架。

　　(2)移动机尾。

　　(3)重新连接机尾和机身。

　　(4)开动张紧绞车，移动张紧车，储藏输送带并张紧。

　　2.转载机移至机尾左端极限位置张紧车移到储带装置的右端，输送带已储满机尾不能再收缩，须从机身上取下一条输送带。

　　(1)将输送带接头运行到旋杆或油缸A、B间停车。

　　(2)用旋杆或油缸A、B卡住输送带，为减小收带的阻力，同时卡紧储带转向架中的旋杆。

　　(3)拆开输送带接头，将A端输送带与卷筒上的输送带接头相连。

　　(4)松开旋杆或油缸A打开张紧绞车的离合器，转动卷筒收卷输送带。

　　(5)当快收完一条输送带时停卷并卡紧旋杆或油缸A。

　　(6)拆开上述输送带的接头，并重新连接A、B端输送带，松开旋杆或油缸A、B同时松开储带转向架中旋杆。

　　(7)合上张紧绞车的离合器，张紧输送带。

　　(二)前进式

　　1.转载机移至机尾右端极限位置时，机尾须延伸。

　　(1)打开张紧绞车离合器，拆开机身(钢管)与机尾的连接，移动机尾。

　　(2)根据每次延伸的长度，接上相应数量的钢管和支架。

　　(3)合上张紧绞车离合器，张紧输送带。

　　2.转载机移至机尾右端极限位置，张紧车移至储带装置的左端，输送带已放完机尾不能再延伸，机身上须接上一条输送带。

　　(1)将输送带接头运行到旋杆或油缸A、B间，用旋杆或油缸A、B卡住输送带。

　　(2)拆开输送带并将A端输送带与卷筒上的输送带相连。

　　(3)开动张紧绞车，牵引张紧小车向右移动，卷筒上输送带进入储带装置。

　　(4)当卷筒上的输送带快放完时，绞车停止牵引，卡紧旋杆A。

　　(5)拆开上述输送带的接头，重新连接A、B端输送带，松开旋杆A、B。

　　(6)上述操作程序必须与有关的电气控制密切配合，遵守它的控制规程，详细内容请看电控使用说明书。

　　按上述操作程序，每增加或减少一条输送带，机身即相应的伸长和缩短了25米。如此反复伸缩，直到所需的长度为止，前进式最大伸长量不超过电机的额定功率。后退式缩至机身不可再缩时，则应将固定部份拆除，增加转载机的铺设长度来代替输送机解决这一段的运输。
