皮带输送机撒料怎么办?找到问题原因是关键!

文章来源:浩业皮带机厂  人气:  发表时间:2019-11-22 17:29
    皮带机在运输全过程中,因为某种原因,常常会有碎石子、沙子在运输全过程中,有撒料状况的产生,不但浪费水资源,环境污染,也在一定水平上危害商品料的质量。


    一、皮带输送机撒料缘故


    皮带机的提高视角一般不超20度,当倾斜角超过20度时,大部分原材料在传动带上的滑动摩擦力过小,非常容易产生下降状况。

    碰到独特状况,有时候会选用圆弧形传动带或大倾斜角皮带输送机。在搅拌楼站沙石配料系统中,皮带输送机在运输沙石全过程时,撒料是共的问题,缘故都是各个方面的。关键有以下内容:

    (1)转截点处的撒料

    即关键是在落料桶,导料槽等处。如皮带输送机比较严重负载,皮带输送机的导料槽挡料硫化橡胶侧裙毁坏,导料槽处厚钢板设计方案时距传动带很远,硫化橡胶侧裙较为长,使原材料冲破导料槽,导致撒料状况的产生。

    (2)方向跑偏时的撒料

    传动带方向跑偏时的撒料由于传动带在运作时2个边沿高宽比产生了高宽比差,原材料从低的一边撒出。

    (3)传动带凹段悬在空中时的撒料

    凹段传动带区段当凹段夹角较钟头会使传动带造成悬在空中,这时传动带成槽状况产生变化,由于传动带早已走了槽形托辊组,一般槽角缩小,使一部分原材料撒出去。

    左右都是搅拌楼站皮带输送机运输普遍的3种撒料状况,相对的处理对策也已完善,这儿不用细述。文中关键剖析在翘头平带机里料和单斗斜皮带输送机送料这二种状况下的砂、石撒料的诱因,及其明确提出此外一种构思的解决方案。


    二、翘头平皮带输送机上方称重斗调整设备的设计方案


    1.总体设计的缘故

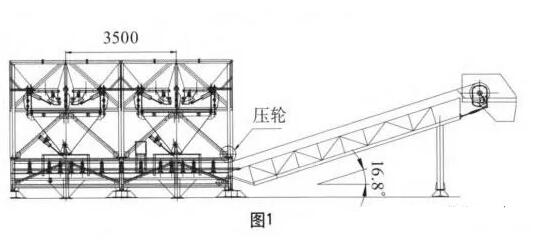

    搅拌楼站的合理布局,依据当场各种因素,有时候会将平皮带输送机布局成翘头方式,如图所示1图示。

平皮带输送机布局成翘头方式

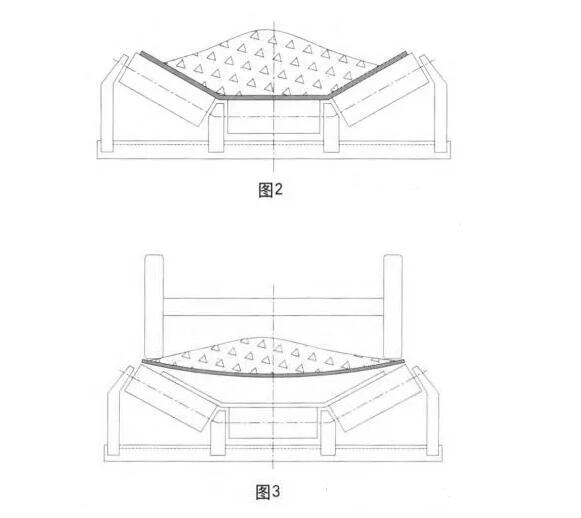

    在传动带翘头起止处,要加设压辊,根据压辊的功效,使输送带的运作方位产生更改,这时运输胶布在压辊处及其无压轮处的截面图,如图所示2、图3图示。根据截面图,人们由此可见,在压轮处的传动带,因为压辊的功效,其夹角减少,进而使传动带悬在空中,造成传动带上的砂、砂石料因缺乏传动带凹段两边的阻拦而容易撒出皮带输送机以外。

运输胶布在压辊处及其无压轮处的截面图

    2.总体设计

    石料称重斗广泛运用于斗式称的混凝土搅拌站沙石配料系统中,在该系统软件中,称重斗坐落于沙石原料仓出口处水闸的正下方。根据水闸开关门装料进到称重斗斗内,这时称重斗斗门关掉。

    当称重斗斗内沙石掉入皮带输送机处时,这时假如有撒料存有,具体运输的沙石量就低于原来设置的标值,进而拌和出去的混泥土就将会不合格,从而危害到混泥土零部件的质量。

    (1)原构造。

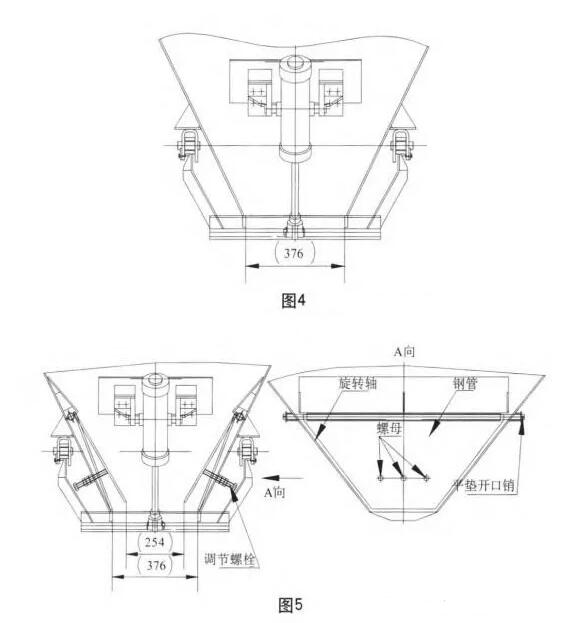

    如图所示4图示,该构造中根据汽缸功效在斗门上,来保持称重斗的开关门与闭店。根据快速排气阀,使汽缸加快收拢,第1是避免斗门卡料,第2确保斗内的沙石迅速掉入传动带上,降低加料時间,进而让称重斗开展下一次循环系统称重。因而称重斗出口处的总流量大部分全是一样的,没办法根据斗门的开闭来操纵称重斗的总流量。


    (2)改善后构造。

    根据所述剖析,不在危害斗门一切正常开闭又能操纵斗内沙石总流量变成设计方案的重要。充分考虑,大批的称重斗已交付使用,因此得用最少的改善而获的最好是的实际效果。因而,调整设备的设计方案,务必运用称重斗原来的构造。

    该设备根据不断调查、逐步完善,最后产生以下构造:

    ①在称重斗汽缸邻近两边斗体板上各提升1个孔,两孔要同舟,两孔中间越过一根圆弧。转动门边框上方电焊焊接一根无缝钢管,无缝钢管长短应低于两孔中间斗体板的内开档。将圆弧传进无缝钢管内产生绞链方式,并在斗身体之外将圆弧两边开展固定不动,使之不可以上下晃动。

    ②在转动门边框正下方,斗体板的两侧,焊接螺母,安裝调整地脚螺栓,并且用双螺帽避免松脱。当转动调整地脚螺栓时,推动门边框转动,进而祭出料口持续减少,做到降低总流量的目地。当总流量不够时,将调整地脚螺栓反方向转动,门边框在重量功效下,慢慢修复到与原进料口尺寸一样。

    ③改善后的实际效果。根据在有翘头皮带输送机混凝土搅拌站上的不断试验,实际效果十分理想化,压辊处已不有撒料状况的产生。安裝调整设备,不容易危害混凝土搅拌站一切正常应用,彻底消除了该翘头方式皮带输送机压轮处的撒料难题。

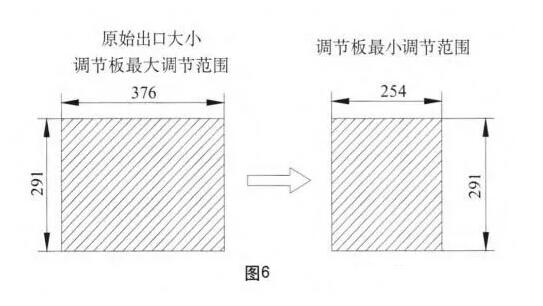

    ④一次循环系统加料時间的确保。在调整地脚螺栓的合理行程安排内,转动门边框产生的进料口地域也是了相对的转变,见图6提升调整设备后。据试验,因出口处减少而提升的加料時间,不容易对混凝土搅拌站的生产制造造成危害。


    ⑤支撑点的精准定位。在调整门边框的正下方,提升了调整的支撑点,依据人工服务调整的习惯性,人们一般采用二点、三点、四点。支撑点越大,支撑点处的弯曲刚度就会越小,转动门边框变形的概率就会越小。


    三、单斗送料斜皮带输送机更加补漏设计方案

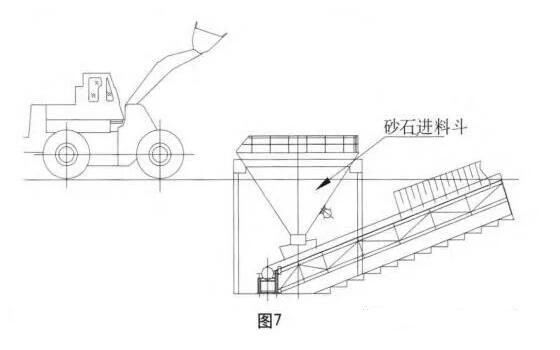

    在拌和楼上住户料系统软件中,常常会遇到后场为单料桶送料方法,即根据一只沙石倒料送料,根据斜传动带传至沙石贮藏槽中。构造如图所示7图示:


    因为是单斗送料,当原材料为碎石子且在堆放尾端时,因为缺乏阻拦,有小量的碎石子因惯性力或作用力超过滑动摩擦力时,造成翻转下降,有的碎石子落人废弃物槽板之中,有的则跑出传动带与更加以外。

    1.原构造

    在原构造中,皮带输送机存有以下难题:

    (1)因为全部皮带输送机更加均选用角铁交叠拼凑而成的镂空雕花构造,无法制成密闭式,当沙石坐落于传动带边沿时,因为惯性力,非常是碎石子,非常容易撒出更加以外。

    (2)废弃物槽板两侧边沿高宽比较低,当传动带往返时,黏连的沙石从传动带上掉下来,非常容易跑出废弃物槽板以外。对比于沙子,碎石子的翻转性较为大,非常容易从这种镂空雕花室内空间中散落出来。

    (3)传动带往返带料时,非常是细石细沙,非常容易黏连在传动带表层。在传动带往返时,掉下来的沙石一小部分因为惯性力撒出更加以外,此外一大部分的沙石则散落在废弃物槽板上。随之传动带的持续运行,沙石在废弃物槽板上把会越堆越大,最后将布满室内空间。

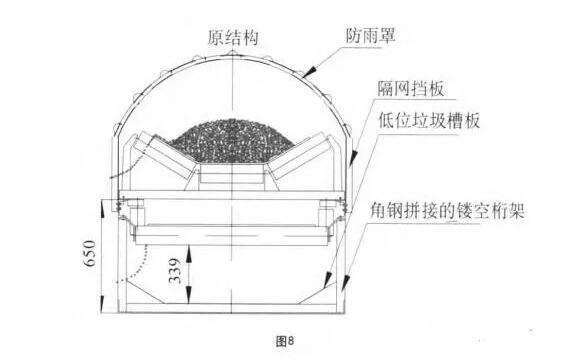

    从图8原构造平面图中能够看得出,往返缓冲托辊与废弃物槽板中间的间隔仅有339mm。窄小的室内空间,必定会对将来平时的清除产生挺大的艰难。

    2.补漏构造的设计方案

    补漏构造不但防止原构造的三大弊端,另外也要充分考虑对目前皮带输送机的构造,不可以很大的修改。根据逐步完善,对皮带输送机做出以下的一部分改善:

    (1)隔网隔板处,加设彩钢瓦隔板;

    (2)加宽更加的高宽比;

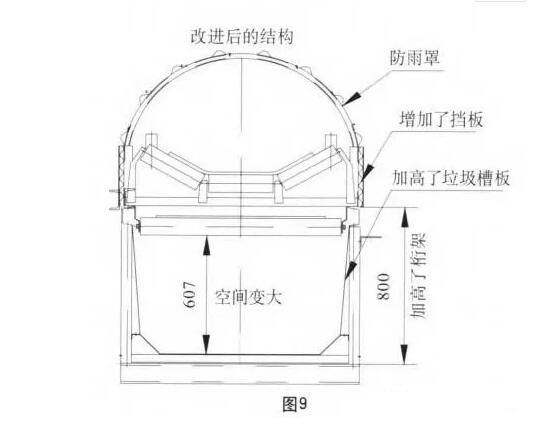

    (3)加宽废弃物槽板。改善后的构造如图所示9图示。


    该补漏构造的设计方案。与原构造对比,修改并不大,有利于生产制造,并且提升的成本费也局限。改善后的计划方案已在搅拌楼新项目中足以保持并获得优良的实际效果。
