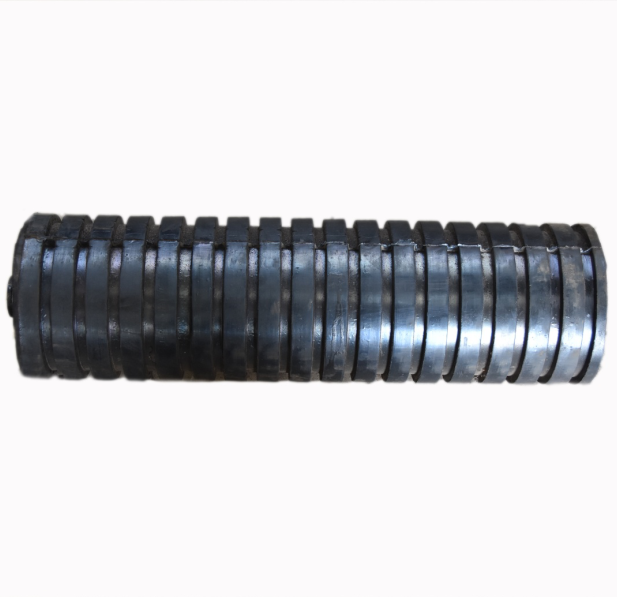

缓冲托辊

【产品特点】
缓冲托辊有弹簧板型、缓冲圈型、强力缓冲型、可调弹力型、吊挂型等。它用于带式输送机受料处减缓落料对输送带的冲击,它本身具有的韧性是普通金属的10倍以上耐磨损。...
联系客服索取报价或邀请投标
详细介绍
    缓冲缓冲托辊是安装在输送机机尾用来支承输送带和输送带上所承载的物料,它减少了物料对输送带的冲击。缓冲托辊技术参数随输送带宽度不同而不同。


    关于价格


    型号规格很多,没有一一标注出来,价格从几十到几百的都有,需要什么尺寸的您可以直接跟客服联系。具体价格根据您要的规格、型号、尺寸、厚度决定。我厂生产的托辊会在保证安全的情况下,提高其使用效率。

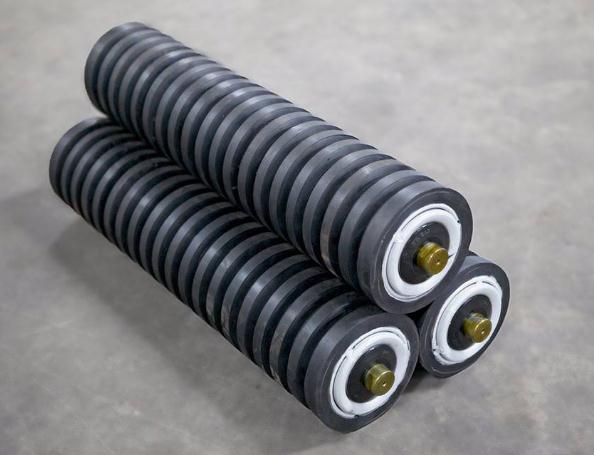

缓冲托辊


    一、用途


    缓冲托辊是用来支承胶带及承载物料重量的旋转部件,缓冲托辊安装在输送机受料段的下方,减小落料时物料对输送带的冲击,以延长输送带的使用寿命,缓冲托辊的间距一般100-600毫米,是皮带机必不可少的重要部件。

    二、使用环境


    1.环境温度为-10~+40°C;

    2.井下空气的成分应符合《煤矿安全规程》的规定;

    3.工作环境允许出现淋水情况;

    4.缓冲托辊应能适应在搬运和安装过程中出现的正常碰撞情况。

    三、产品执行标准及型号含义


    缓冲托辊Φ89-108

    Φ-------直径代号

    89-------直径

    执行标准

    本产品执行MT821-2006《煤矿用带式输送机托辊技术条件》

    四、结构与组成


    缓冲托辊为厚皮无缝管,其表面胶圈(托辊缓冲胶圈用材料,符合MT/T113-1995《煤矿井下用聚合物制品阻燃抗静电通用试验方法和判定规则》要求)采用双层密封结构,其组成为:

    1.装在轴承内侧的挡灰圈和密封圈

    2.KA系列缓冲托辊专用轴承

    3.迷宫密封形式的内外密封圈

    4.挡圈

    5.防护盖

    6.胶圈

缓冲托辊结构图
缓冲托辊结构图

    该种结构形成了双重密封结构,满足了防尘防水的性能要求。


    五、产品优点


    缓冲托辊重量轻,旋转惯性小。托辊专用高分子材料重量轻,比重是钢材的七分之一,用这种材料制成的托辊,重量是普通托辊的二分之一左右,旋转惯性小,托辊与皮带之间的摩擦小。


    六、主要技术参数和技术性能


    目前,我公司共生产φ89、φ108、φ133、φ159规格的缓冲缓冲托辊,这种规格的缓冲缓冲托辊,其机械性能符合如下:

    1、径向圆跳动:径向圆跳动量不大于下表一的界定数值。

    2、轴向窜动:在500N轴向载荷作用下,缓冲托辊轴的轴向窜动量小于1.2mm。

    3、旋转阻力:缓冲托辊在250N的压力作用下,在外圆线速度为2.0m/s时,其旋转阻力小于表二的界定数值。

    4、跌落强度:缓冲托辊经水平与垂直跌落试验后,所有零件和焊缝无损伤和脱出现象,缓冲托辊轴向位移不大于1.2mm,缓冲托辊管体与轴承座无松动。同时,经跌落试验后,其旋转阻力小于下表二规定数值的1.5倍。

    5、轴向载荷:对缓冲托辊施加表三规定的轴向载荷后,缓冲托辊轴(包括轴承座、密封装置)与缓冲托辊管体无脱开现象。

    6、使用寿命:寿命不低于20000小时。

    7、缓冲缓冲托辊中的胶圈材料的阻燃、抗静电安全性能符合MT113的相关规定。

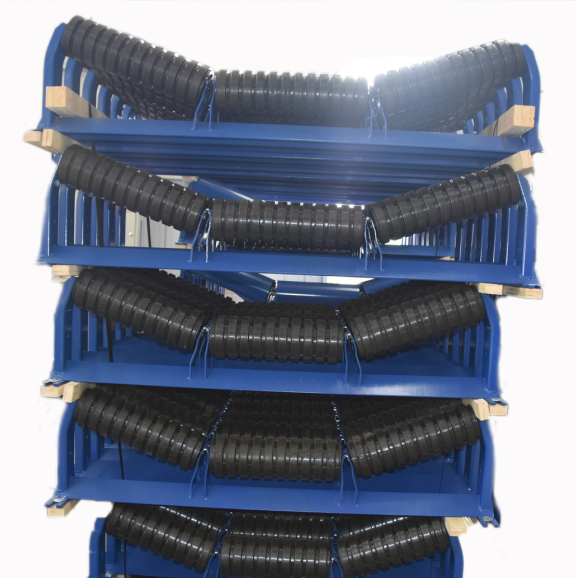

缓冲托辊

    七、缓冲托辊安装原则


    一是提高安装的密度;二是经常检查、及时更换损坏的托辊。对于落料落差较大的输送带建议安装缓冲锁气器。搬运应轻拿轻放,安装时,对准卡槽置入支承座内,或对准销孔,插入销轴并插入开口销,定位后(串辊),将串辊爬钩卡入弹性圆柱销内定位,皮带跑偏时,可用调整爬钩齿槽位置来调整皮带。

    缓冲托辊拆卸方法:

    ①将缓冲托辊直立在支撑座上,卸下缓冲托辊上方的轴用弹簧卡圈,对轴加压,使缓冲托辊下部轴承、密封件、挡圈连同轴承从缓冲托辊的下轴承座内脱落。

    ②将卸下的部件安放在轴承座上,卸去轴端弹簧卡圈,然后对轴加压,拆下挡圈、密封件、轴承。

    ③把另一端的轴承、密封件、挡圈压出。


    八、使用、操作


    1、必须保持缓冲托辊良好,有清洁的工作环境。驱动装置关闭后,对缓冲托辊进行经常性的检查、调整、维护和清扫。

    2、输送带运输时,边缘不得超出缓冲托辊筒体边缘。


    九、保养、维修


    ①、认真清洗拆下的零件,防止粘附尘土。

    ②、检查迷宫密封有无磨损,如有,则应更换。

    ③、检查轴承磨损,辊道表面有无剥落及轴承间隙是否超差,如有一项不合格就应予更换。

    ④、检查轴用弹簧卡圈的弹性,如已失效应予更换。

    ⑥、检查往轴承和密封件内加的锂基润滑脂是否适量。


    十、运输、贮存


    1、产品装箱和包扎,并符合陆路、水路运输和装运的要求。

    2、产品在运输过程中,必须符合运输部门的有关规定,产品在保管期间内应采取防雨、防潮措施,贮存时放在有遮棚的仓库内。


标签: 托辊
