DTL型带式输送机结构特点与工作原理是什么?

文章来源:刘丁丁  人气:  发表时间:2020-10-28 15:40
    目前,我国煤矿最常用的带式输送机有两种型号即SSJ型以及DTL型,SSJ型带式输送机主要由于掘进工作面,运距较短,自动化水平相对较低,而DTL型带式输送机主要用于回采工作面及盘区运输大巷,运输能力大、自动化水平高,在我国多数中大型煤矿中普遍应用。


    1、DTL-120型带式输送机技术参数

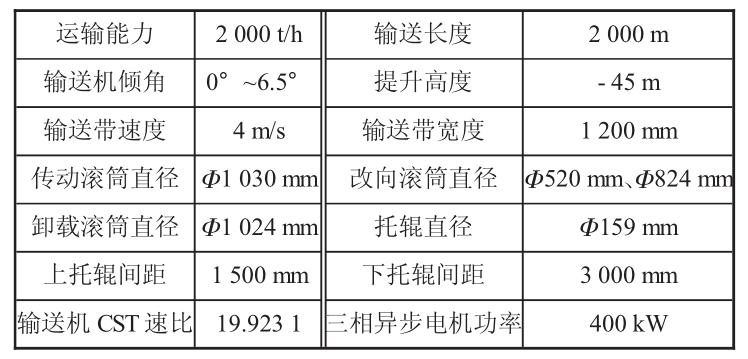

    DTL-120型带式输送机蛀牙技术参数表


    2、DTL-120型带式输送机结构及工作原理


    1)结构组成:

    DTL-120型带式输送机主要由电机、减速机、液力耦合器、滚筒、托辊、H架、重梁、ST1250输送带、软启动集控系统、保护系统、在线监测系统、张紧装置、中间架、挡煤装置、导料槽、缓冲床、卸载支撑平台IⅡ型重型支腿等部分组成。

    2)工作原理:

    DTL-120型带式输送机主要以ST1250输送带作为承载、运输机牵引机构,输送带经头部滚筒至尾部滚筒形成一个张紧环形带,并支撑在托辊上,张紧装置给胶带以正常所需的张紧力。输送机运转过程中通过传动滚筒与输送机接触面之间的摩擦带动输送带一起运动。


    3、DTL-120型带式输送机结构特点


    1)实现慢速启动以及多及驱动功率平衡:

    DTL-120型带式输送机采用CST驱动装置可满足输送机长距离、大运量运输过程中对加速度的要求,同时通过控制CST转速及传递功率,实现输送机软启动,从而减少输送机动态张力。

    2)降低对主电机技术要求:

    输送机电机在启动过程中必须经历温度升高、湿度排除、离心复合以及绝缘损坏等过程,启动时间越长对电机损害越严重,而DTL-120型带式输送机可以实现空载启动,缩短电机启动时间,从而降低了对电机的技术要求,有效提高了电机使用周期。

    3)降低对电源系统要求:

    DTL-120型带式输送机采用双电机驱动,在启动瞬间会造成电源系统电压下降,且对同一电网其它机械设备运转产生一定影响,安装CST装置后实现了电机空载启动,有效降低冲击电流作用,减少了启动电流对电网冲击影响,降低了对电源系统技术要求。

    4)具有设备保护功能:

    DTL-120型带式输送机具有输送机跑偏、撕带、过载、过流以、堆煤、断电、断相、漏油等保护功能,一旦输送机在运转过程中发生上述故障时,保护装置立即进行保护动作,切断电机电源,大大降低了输送机故障率,减少输送机维修成本费用。
