皮带输送机张紧装置如何选择,手把手教你!

文章来源:浩业皮带机厂  人气:  发表时间:2019-11-23 17:05
    皮带输送机是矿山开采常见的持续输送设备,具备输送量强、运作稳定、构造简易等优势。随之大中型、特大型矿山开采的基本建设,功率、高运输量、智能化系统、高速旋转的皮带输送机应用应用也更加广泛。

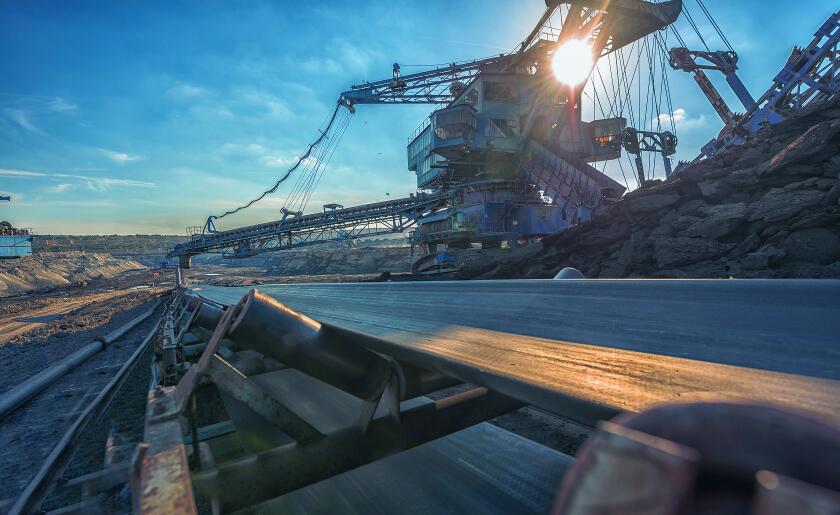

皮带输送机

    其原理是胶布历经驱动器滚桶、换相滚桶产生一个环状,左右胶布常有缓冲托辊支撑点。为了确保皮带输送机胶布在起动、运作及其制动系统全过程中能够稳定开展,张紧装置必须给胶布一定的涨紧力,确保胶布与驱动器滚桶间有充足的滑动摩擦力,促使胶布不跑偏;另外胶布在缓冲托辊间的松驰量应符合规定。


    一、皮带输送机对支撑力规定


    皮带输送机维持一切正常运作,释放给胶布的支撑力应考虑松驰量、可靠性及其支撑力转变规定。

    1、松驰量

    能够满足皮带输送机在驱动力传送及其胶布松驰量规定,机器设备在启动支撑力值约为稳定运作时支撑力值的1.3~1.5倍。

    2、可靠性

    皮带输送机平稳运作以后,胶布遭受的支撑力值会较启动明显减少,并保持稳定。

    3、支撑力转变

    皮带输送机的货运量随时随地产生变化,胶布的支撑力值随之转变。皮带输送机满载时胶布的支撑力较小,轻载时支撑力呈现提升。


    二、张紧装置关键种类


    常见的张紧装置有液压机全自动张紧装置、移动式张紧装置、可挪动张紧装置等种类,不一样种类设备具备不一样的应用特性。

    1、液压机全自动张紧装置

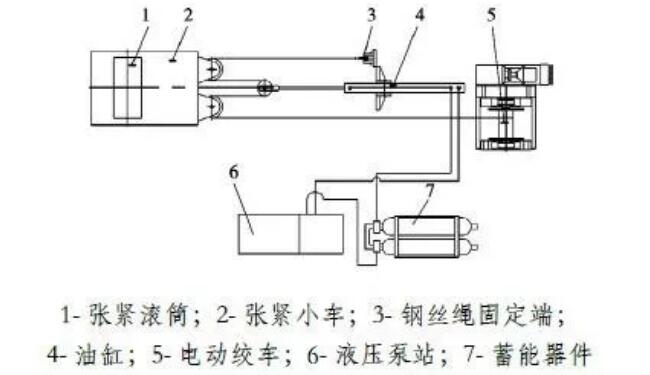

液压自动张紧装置结构图

    机器设备的关键构造如圖图示,关键机器设备有电动式绞车、涨紧滚桶、电动液压泵等,实际的原理为:当皮带输送机胶布支撑力提升或是减少时,液压缸内的汽压会随着扩大或是减少,从而测力传感器传出检测数据信号、液压传动系统依据感应器检测工作压力转变依照事先设置程序流程做出回应,操纵活塞挪动,确保皮带输送机胶布的支撑力;当皮带输送机胶布的支撑力值减少到最少预设值时,液压缸内的工作压力值减少,感应器发出信号,电动液压泵全自动的向液压缸的前侧填补齿轮油,活塞向后缩回,胶布涨紧。

    液压机全自动张紧装置具备响应时间快、起动稳定、皮带输送机胶布支撑力起伏小、可信性高等学校特性,是中国矿井皮带输送机运用比较普遍的一种涨紧机器设备。

    2、移动式张紧装置

    移动式张紧装置能够实际分类为固定不动绞车涨紧及其固定不动螺旋式涨紧二种种类。在其中螺旋式固定不动张紧装置选用螺旋式滚珠丝杠带动涨紧滚桶挪动,可是涨紧行程安排较短,只是适用长短在100m之内的中小型皮带输送机应用。绞车固定不动张紧装置选用绷紧绞车涨紧方法,适合于运输间距长、皮带输送机有小倾斜角时应用。

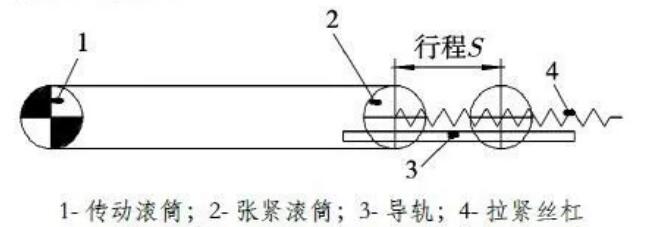

螺旋固定张紧装置结构示意图

    移动式张紧装置的构造比较简单,结构紧凑,占有总面积小,合适矿井室内空间较为窄小地区,缺陷是选用的张紧装置部位稳定,不可以随之传动带支撑力的转变立即开展调节。非常是当皮带输送机运作时,胶布的支撑力会随之塑型转变而造成支撑力减少,胶布水平度提升,而移动式涨紧只是能出示一定的支撑力,将会会造成胶布在驱动器滚桶上出現跑偏、胶带机的运作时摩擦阻力增加。

    这样的事情下,实际操作检修工作人员只有依据本身工作经验调节移动式张紧装置部位,防止出现胶布松驰过大而造成驱动器滚桶跑偏状况,可是这类调整方法具备一定的盲目性。

    3、可挪动张紧装置

    可挪动张紧装置应用较多的机器设备种类有重锤式悬架、轻载小轿车及其重锤式小轿车等。在其中重锤式悬架关键是借助重锤式本身作用力,根据导向性滚桶保持对皮带输送机胶布的涨紧目地,对支撑力开展调整时根据提升或是减少重锤式作用力。轻载小轿车一般在倾斜角很大的皮带输送机上应用,因为倾斜角很大,运用小轿车本身载重量造成的水准作用力保持对胶布的涨紧,并根据提升或是减少轻载小轿车载重量,考虑传动带涨紧必须。

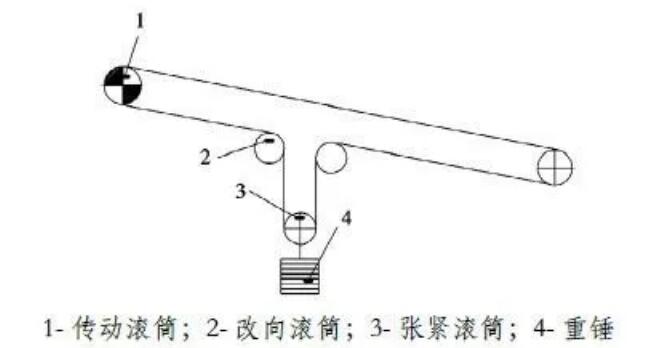

可移动重锤悬挂张紧装置结构示意图

    重锤式小轿车能够满足涨紧必须一般配置有涨紧绞车,保持对涨紧滚桶部位的调整。选用重锤式可挪动涨紧方法能够考虑传动带在运作全过程中的松驰度及其滑动摩擦力必须,缓解传动带在运作全过程中因为涨紧力不够造成驱动器滚桶跑偏或是胶布松驰度过一个问题,另外缺陷是张紧装置的涨紧力调节必须选用人工服务方法,不可以保持自动化技术,一般在中小型的皮带输送机机里应用。


    三、不一样张紧装置差别


    移动式张紧装置的涨紧间距局限,没法随之涨紧力转变而全自动调整,张紧装置才运行时胶布的涨紧力通常偏高,随之胶布运作時间的提升,胶布出現一定的塑型形变,胶布长短提升,涨紧力减少。在机器设备运作一段时间以后,实际操作检修工作人员依据本身的工作经验对涨紧力开展调节,存有一定的盲目性。

    便携式张紧装置可以保证胶布遭受一定的涨紧力,不用实际操作检修工作人员对胶布涨紧力常常调节。尽管挪动张紧装置也存有涨紧力过问题,但总体较固定不动张紧装置涨紧实际效果显著,可是也存有张紧装置构造更加繁杂的难题。

    根据比照移动式及其便携式张紧装置,发觉移动式涨紧力没法随传动带转变而即时调节,对皮带输送机的起动及其安全性运作都是导致一定的不好危害。液压机全自动张紧装置防止了移动式及其便携式张紧装置存在的问题,可以依据胶布转变即时对涨紧力开展调节。

    因而液压机全自动张紧装置在煤矿远距离、大运输量及其智能化系统皮带输送机中市场应用,是一种特性靠谱、应用领域广、比较优秀的张紧装置。

    皮带输送机的张紧装置时皮带输送机高效率安全性稳定运作的关键确保机器设备,电机选型时要考虑胶布松驰度及其滑动摩擦力必须。在皮带输送机设计方案、安裝全过程中,张紧装置种类、部位的有效明确是保皮带输送机起动、运作及制动系统全过程中不产生跑偏的前提条件。
