大倾角输送带逆止器失效原因分析与解决对策

文章来源:汪列文  人气:  发表时间:2019-10-22 10:01

    1、工程背景

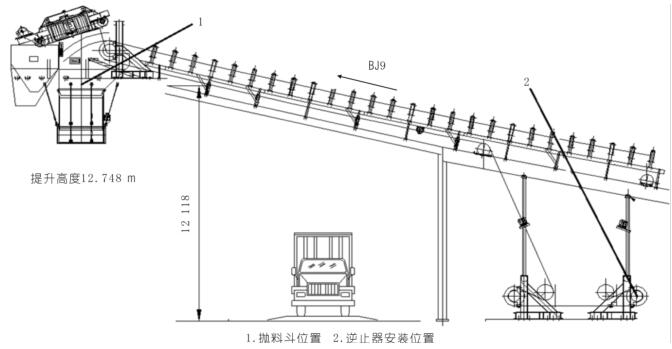

    秦皇岛港煤五期BJ皮带线为带倾角式运输线,最大倾角度为14°,提升高度为12.748m,按照设计每条BJ皮带线安装有NYD200-S-180接触式楔块逆止器1台,起到防止输送机皮带倒转的作用(见图1)。


    在十多年的运行中,该型号逆止器受皮带机长期重载压停等工况的影响,频繁出现损坏,造成皮带下溜、沿线洒落煤严重的情况,给安全生产带来很大影响。针对现场实际工况,对该型号逆止器进行了重新校核,选定新型号的逆止器,解决了因为逆止器的损坏造成的一系列问题。


    2、故障原因分析


    在实际生产中,由于作业时皮带上煤量较大,瞬时作业量已严重超出输送带额定运输量,根据皮带秤数据显示,峰值流量达到了12000t/h左右(设计额定运载量为8000t/h),因为输送带爬坡角度太大,在负载状态下停机时,爬坡段皮带会存在一定程度的下溜,皮带上物料大量向两侧洒落。

    后经检查发现,皮带下溜的主要原因是驱动系统逆止器失效,滚筒在皮带回溜的过程中发生逆向旋转,逆止器无法起到阻止皮带回溜的作用。对更换下来的逆止器进行拆解分析发现,该逆止器楔块多处出现断裂压溃的情况。


    3、逆止器原理

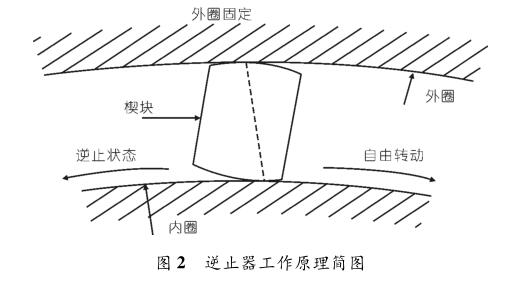

    目前使用的是四川自贡红运生产的NYD型接触式楔块逆止器NYD200-S-180。NYD型接触式楔块逆止器由若干异形楔块按一定规律排列在内外圈之间,当内圈向非逆止方向旋转时,异形楔块与内圈和外圈轻轻接触,此时楔块和内外圈之间只有摩擦力。当内圈向逆止方向旋转时,异形楔块在弹簧力的作用下,将内圈和外圈楔紧,内圈和外圈同时对楔块弧线的法线方向产生挤压力以及沿弧线方向的摩擦力,从而承担逆止力矩(见图2)。

逆止器工作原理图

    对BJ皮带线逆止器进行重新选型安装后,再未发生皮带逆转现象,现场因为皮带回溜造成的洒落煤情况得到有效改善,提高了设备运行效率,为生产提供了有力保障。
