减速机逆止器

【产品特点】
为了防止倾斜带式输送机有载停车时发生倒转或顺滑现象,经对制动力矩的核算,视具体情况增设逆止或制动装置。滚柱逆止器,适用于头部滚筒,采用减速机传动,功率较大,滚筒直径较大...
联系客服索取报价或邀请投标
详细介绍
    为了防止倾斜带式输送机有载停车时发生倒转或顺滑现象,经对制动力矩的核算,视具体情况增设逆止或制动装置。滚柱逆止器,适用于头部滚筒,采用减速机传动,功率较大,滚筒直径较大,减速机在ZQ65以上的带式输送机,较适用于向上输送,倾角≤18度的带式输送机,其优点为逆止迅速,倒转距离小,是大中形倾角式输送机的首选逆止器。广泛应用于减速机配套,焦化厂及运输机械,输送机,提升机,电动滚筒以及其他需要逆止要求的机械设备等领域。

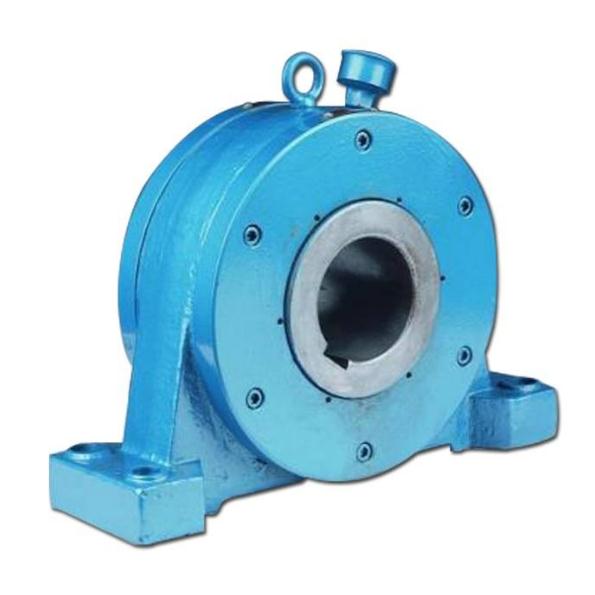

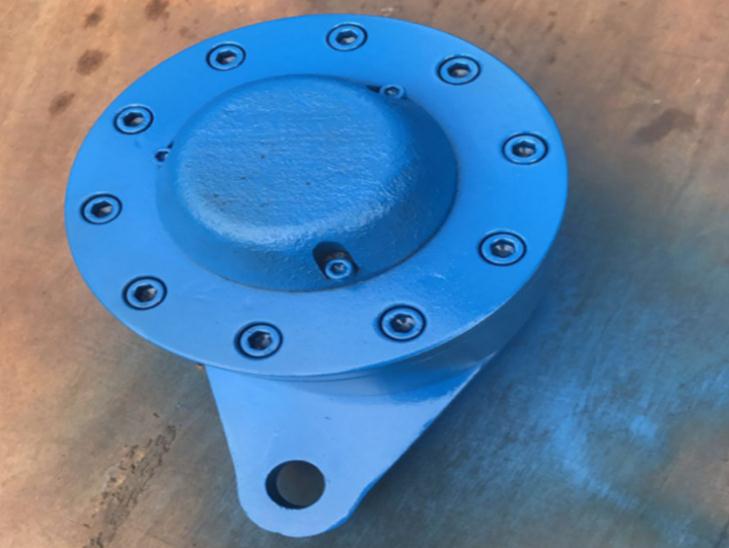

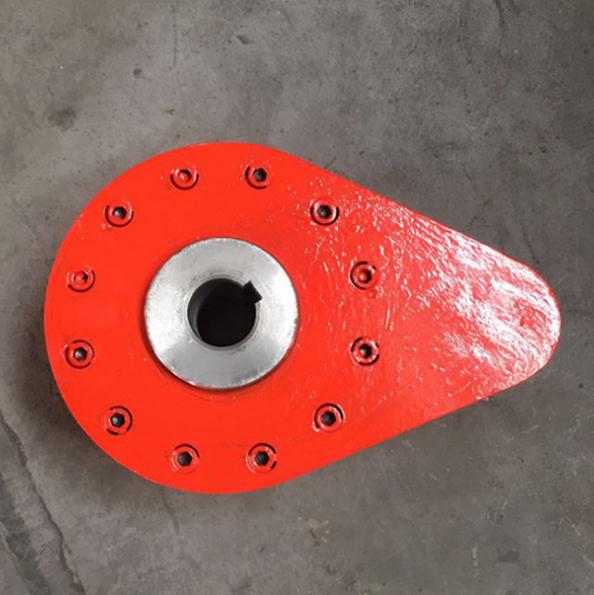

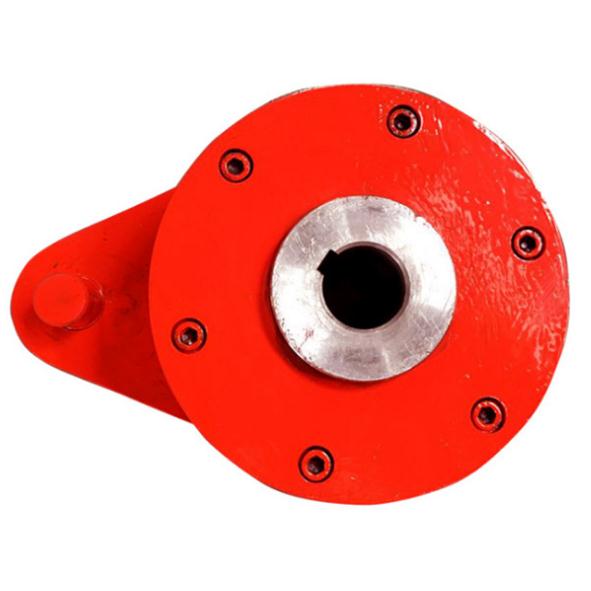

逆止器

    关于价格


    不同型号的价格不一样,具体详细价格请直接联系我们的客服进行报价。


    逆止器的工作原理


    逆止器内部,有多个异形块分布在由内、外圈所形成的滚道中,当内圈正向运转时,带动异形块一起旋转,当转速在一定范围内时,异形块在离心力的作用下发生偏转,与内、外圈脱离接触,从而实现无磨损运转。当内圈反向运转时,在弹簧的作用下使异形块与内、外圈接触,并将其楔紧成一体,从而承受由内圈转送来的反向力矩。


    逆止器的种类


    常用的逆止器有带式逆止器、滚柱逆止器和异形块逆止器:

    (1)带式逆止器,主要由限制器,制动带和止退器三部分组成,当电动滚筒在正常工作状态下运转时,制动带存放在限制器内,限制器由金属钢板制成,止退器的作用是防止制动环行橡胶带脱离滚筒,可以将制动带的一端固定在金属架上,当滚筒反转时,制动带被带到尼龙传输带与包胶滚筒之间,通过摩擦力作用,使传动滚筒和强力耐磨橡胶带的逆转停止,带式逆止器结构简单,适用于小功率的带式输送机,其缺点是止动时要先倒转一段,滚筒的直径越大,倒转距离会越长,因此大功率和大运量的移动式输送机不宜采用;

    (2)滚柱逆止器是一个滚柱超越离合器,它由内圈,外圈,滚柱和弹簧组成,逆止器外圈不动,输送机正常运转时,内圈逆时针旋转,滚柱在楔形空间的大端,滚柱不起作用,当内圈顺时针旋转时,滚柱不受内圈的推动,在弹簧力的作用下,向楔形空间的小端运动,由于滚柱和逆止器内,外圈的摩擦使逆止器的内圈不能运动,起到逆止的作用,同样的道理,当外圈不固定时,可以作为限速的超越离合器使用;

    (3)异形块逆止器是异形块离合器在应用于逆止时的特殊形式,它由逆止器本体和逆止臂构成,逆止臂的一端和逆止器本体的外圈固定在一起,另一端固定在大倾角型输送机机架或地基上,以得到逆止力矩,其工作原理与滚柱逆止器类似,其中起关键作用的是逆止器中的异形块,当内圈的转速大于外圈时,异形块几乎不产生摩擦力,当外圈的转速大于内圈时,异形块在摩擦力的作用下逐渐挤紧内外圈使内外圈的速度接近,这就是超越离合器的作用,当外圈不动,内圈反转时异形块起作用,达到逆止的作用。

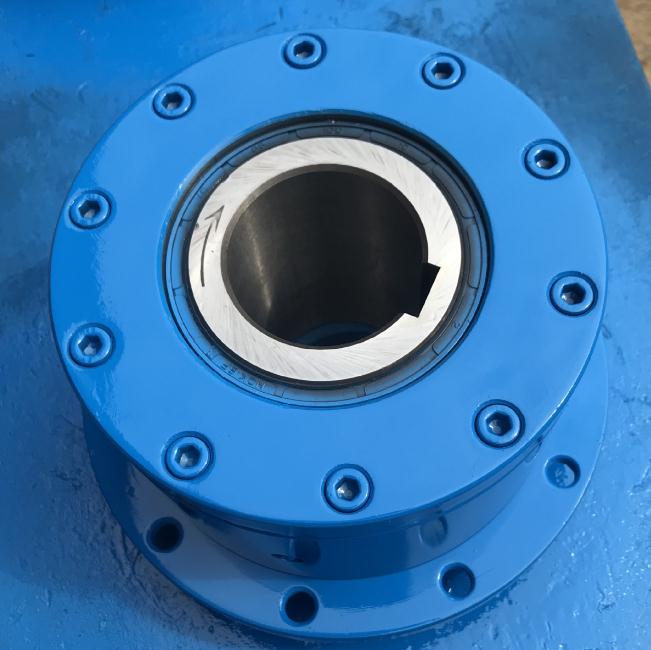

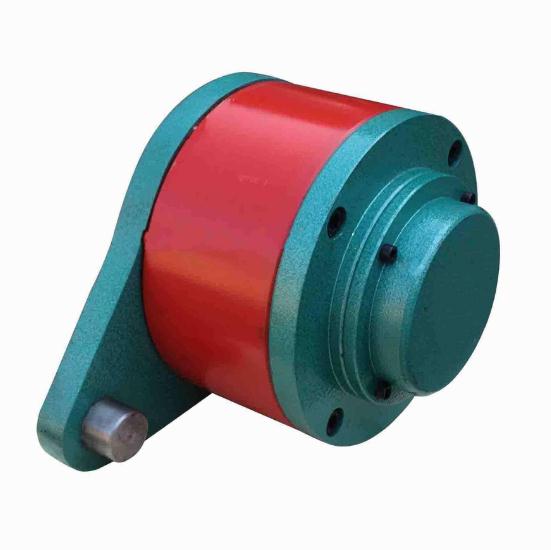

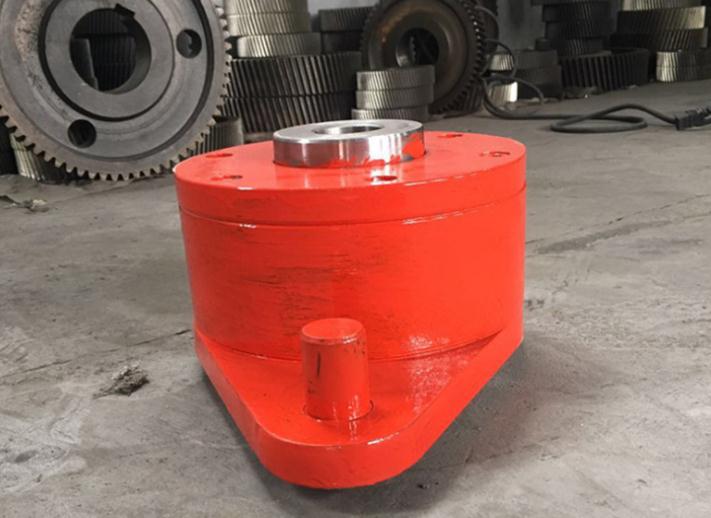

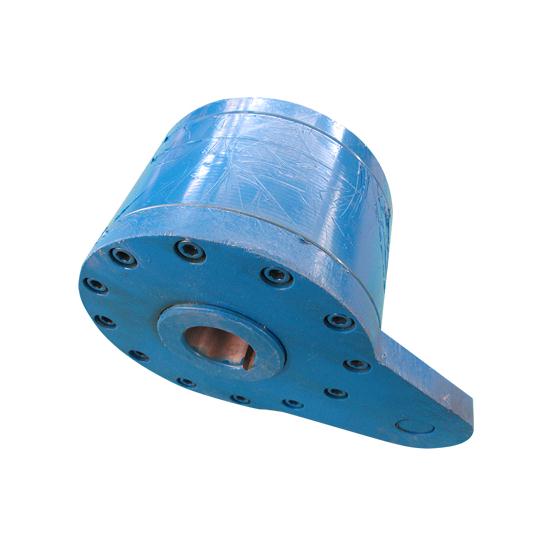

逆止器

    型号


    NF型逆止器,用于带式输送机,斗式提升机,刮板输送机;

    TD75型带式输送机配套专用逆止器内部逆止器FXRV和FXRT—螺栓连接接触式异形块逆止器;

    非接触式逆止器外部逆止器BADTⅡ型滚柱逆止器GN型滚柱逆止器;

    内部逆止器FEN和FE-过盈连接NFZ型逆止器NZC型逆止轴承;

    外部逆止器BA和BCDNZ型斗式提升机专用逆止器内部逆止器FXM-螺栓连接;

    外部逆止器FGRA2-A3和FGRA3-A4内部逆止器FXRV-螺栓连接;

    内部逆止器FXRT-螺栓连接外部逆止器FA内部逆止器FXN-过盈连接;

    内部逆止器NYD(NJ)型。内环键槽连接,外环机械螺栓连接。


    逆止器的运行环境和注意事项


    逆止器在运行过程中会产生一定热量,应适当通风,逆止器在允许的最高速度下运行时温度可达到80摄氏度,需要检查对主机的的影响,必要时采取适当措施,使用环境温度超过38摄氏度,或在漏天下工作应积极采取措施,以免逆止器超过最大温度80摄氏度,如果使用通风设备或冷却设备遮阳罩或涂刷反射涂料,逆止器周围不应有暴漏腐蚀化学品或蒸汽,如硫酸钾粉尘,氯气这会使密封件受到损失。


    逆止器的安装和润滑


    1、安装前,检察轴的旋向是否和逆止器内圈正向旋向一致,当确定无误后,方可安装。否则将导致严重事故。

    2、安装逆止器时只能对内圈施压若用锤击内圈时只能用软锤,不准锤击外圈、端盖。严禁对内圈加热。

    3、安装好的逆止器防转端盖不得承受沿销轴轴线方向的载荷,为此需3-5毫米的安装间隙。否则将会导致逆止器工作时温度大幅度地升高影响使用。

    4、力矩臂底板间隙推荐位10-20mm,于逆止器相配的轴伸长度比内圈长度短2-3mm,以便借助轴端挡圈牢固逆止器。

    5、使用环境温度为-20℃-60℃。

    6、每月加注一次润滑脂(不拆开逆止)。工作一年后,应拆开清洗并检查部件磨损情况,出现缺陷应立即更换。

    7、采用2号锂基润滑油。严禁采用含有极压添加剂、石墨、二硫化铜等成分的润滑脂。

    8、定期检查防转支座安装螺栓的紧固情况,确保紧固有效。
