滚筒输送机的设计及选型方法

文章来源:浩业皮带机厂  人气:  发表时间:2020-03-12 09:42
    在各种输送机械设备中,滚筒输送机具备极为普遍的运用范畴及不容忽视的牢固影响力。滚筒输送机适用各种箱、包、拖盘等件货的运输,散料、小物品或不规律的物件需放到拖盘上或塑料周转箱内运输。可以运输散件净重挺大的原材料,或承担很大的冲击性荷载,滚筒线中间便于对接过虑,能用好几条滚筒线以及它输送机或私人飞机构成繁杂的货运物流运输系统软件,进行各个方面的加工工艺必须。可选用积放滚筒保持原材料的沉积运输。滚筒输送机构造简易,可信性高,应用维护保养便捷。滚筒输送机适用底端是平面图的物件运输,关键由传动系统滚筒、声卡机架、支撑架、驱动器部等一部分构成。具备供气量大,速度更快,运行欢快,可以保持多种类共线分离运输的特性。

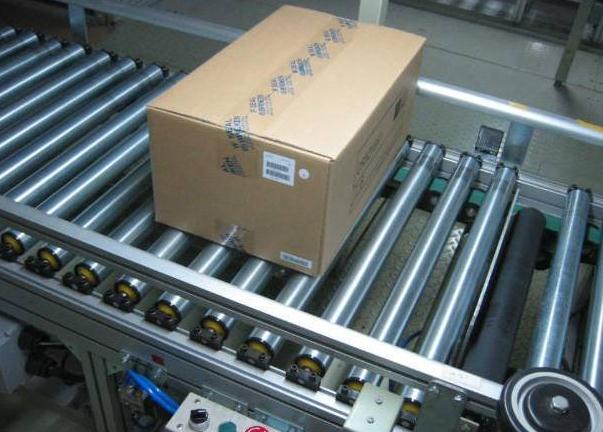

滚筒输送机

    滚筒输送机适用各种箱、包、拖盘等件货的运输,散料、小物品或不规律的物件需放到拖盘上或塑料周转箱内运输。可以运输散件净重挺大的原材料,或承担很大的冲击性荷载,滚筒线中间便于对接过虑,能用好几条滚筒线以及它输送机或私人飞机构成繁杂的货运物流运输系统软件,进行各个方面的加工工艺必须。可选用积放滚筒保持原材料的沉积运输。滚筒输送机构造简易,可信性高,应用维护保养便捷。合适辊子运输的货品触碰底边应整平、硬质的,如:硬质的纸箱子,厚底塑胶箱,金属材料(钢质)料箱,木制托盘等。而当货品的触碰底边为软塑或不规律时(如:硬包,手拎包,不规律底边零件等),则不适感协作辊子运输。另外特别注意,货品和辊子的表面过小(接触力或线触碰),即便可以运输,也非常容易毁坏辊子(部分损坏,锥套损坏等),危害机器设备使用期,例如底端表面为多孔结构的金属材料料箱。

    输送机应用标准

    在作用力式滚筒输送机的运用中,应用敞开式或钢制遮掩盖可防止提升滚动轴承的滑动摩擦力。尽管滚动轴承的运用溫度可达到170℃,但钢制遮掩式的滚动轴承,应用溫度不可以超出100℃,由于遮掩盖会形变。在0℃~65℃的范畴以外时,则需充分考虑非常的润化难题。在较高溫度的应用场所,输送皮带负荷的间距要增加,而且迅速挪动,以降低滚筒发热量的消化吸收。并且最好是有滚筒的热管散热。滚筒的负荷工作能力是由滚动轴承负荷工作能力及滚筒的总宽决策。基础滚动轴承负荷工作能力是由经验公式及试验检测而定。并且要以总宽窄小的输送机来额定值,如总宽提升时,则因轴的形变导致滚筒的负荷工作能力降低,作用力式滚筒输送机之负荷工作能力与所采用部件有挺大关联,根据电动式滚筒、框架、支撑架的组成方法而定。因生产加工样子的不一样有直压式、打卷式及成形式三种拼装方法,在框架路轨上的滚筒拼装,可高过或小于框架,彻底视运用的要求而定,如滚筒小于框架路轨,则框架路轨就可以当滑轨用,不需另装安全性栏;可是如应用较宽的负荷,因负荷会与框架干预而没法应用。相对性地滚筒高过框架的方法,另装安全性栏架,在运用上较具延展性。最广泛的框架形式有圆钢,L槽钢或平板电脑成型的形式。以成型方法区别,可分成钣金折弯成形及结构用槽钢,结构用型钢重量偏重,抗压强度最佳,用以重负荷,一般在输送机的两边是应用同样的槽钢,运用撑梁多方面电焊焊接或地脚螺栓固定不动。殊不知,一些特殊要求的运用,两边框架的形式并不是同样。配有较多的滚筒,具备最佳的运输性及负荷工作能力且拐弯时会最佳的循迹性。此外这类结构也是三支框架鱼骨头方式设计方案的控制模块,因为其有全自动对正管理中心的循迹性,能使负荷能在输送机的轴线上挪动。

    滚筒类型的挑选:

    滚筒输送机构造方式:按驱动器方法可分成驱动力滚筒线和小型提升机滚筒线,按布局方式可分成水准运输滚筒线、歪斜运输滚筒线和拐弯滚筒线。还可按顾客规定独特设计方案,以考虑各种顾客的规定。标准规滚筒线内总宽为200、300、400、500、1200mm等。滚筒输送机也可按客户满意度选用其他独特规格型号。拐弯滚筒线规范拐弯内半经为600、900、1200mm等,也可按客户满意度选用其他独特规格型号。直段滚筒常用的滚筒直徑有38、50、60、76、89mm等。

    当应用人工服务实行或歪斜式随意下降时采用小型提升机滚筒;当应用沟通交流电机驱动器时可挑选驱动力运输滚筒,驱动力运输滚筒依据传动系统方法不一样可分成单链轮传动系统滚筒、双链轮传动系统滚筒、同步带传动滚筒、多楔带传动系统滚筒、O带轮滚筒等;入选用电动式滚筒驱动器时可挑选电动式滚筒及驱动力滚筒或小型提升机滚筒相互配合应用;当必须货品在输送机上终止囤积时可挑选积放式滚筒,依据具体积放要求采用套筒规格积放式(滑动摩擦力不能调)和可调式积放滚筒;当必须货品保持拐弯姿势时采用锥型滚筒,不一样生产厂家规范锥型滚筒的光洁度一般为3.6°或2.4°,以3.6°多见。

    滚筒材料的挑选:

    不一样的应用自然环境需采用不一样材料的滚筒:塑料件在超低温自然环境下延性大,不适合长期应用,因此超低温自然环境下需挑选全钢质滚筒;包塑滚筒应用时候造成小量的烟尘,因此不能运用于洁净自然环境中;聚氨酯材料易吸咐外部色调,故不可以用以输送皮带有包装印刷色的包装木箱和货品;具备腐蚀自然环境时要采用不锈钢板滚筒;被运输物块会对滚筒导致很大损坏时,因为热镀锌滚筒耐磨性能较弱、损坏后外型不佳等缘故尽可能采用不锈钢板或硬质氧化滚筒;因为加速、上坡等缘故必须很大滑动摩擦力时采用包塑滚筒,包塑滚筒能另外具有维护货品路面、减少运输噪声等功效。

    滚筒总宽的挑选:

    规格规格型号:滚筒输送机内总宽由顾客特定,可按客户满意度制做,拐弯滚线规范拐弯内半经为300、600、900、1200mm等,也可按客户满意度选用其他独特规格型号。直段滚筒常用的滚筒直徑有38、50、60、76、89mm等。拐弯滚筒的光洁度人们会依据运输物块的净重、尺寸、角速度等设计制作。

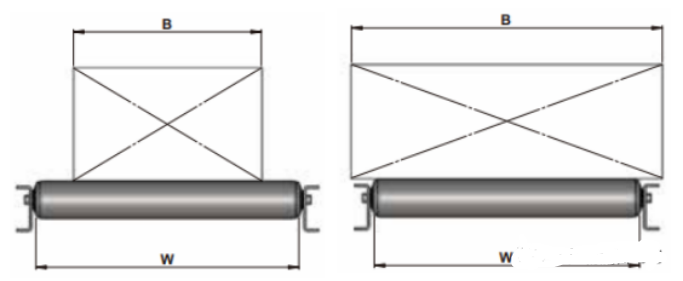

    针对平行线段运输,一般状况下选择滚筒长短W比货品总宽B宽50~150mm,对精准定位有规定时可向小的选,取10~20mm。针对底端刚度挺大的货品,不在危害一切正常运输和安全性的状况下,货品总宽可略大辊面长短,一般取W≥0.8B。

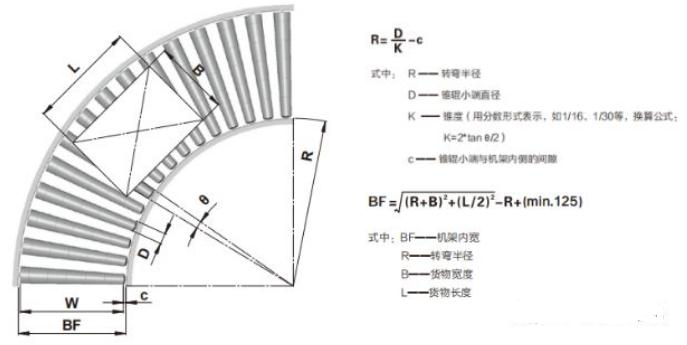

    针对拐弯段,危害滚筒长短W的不仅是货品总宽B,货品长短L和最小转弯半径R对其均有危害。可依据下面的图中公式计算根据测算算出,也可在下面的图图示中绕定位点旋转正方形运输物L*B,保证运输物不碰擦输送机内、外导向性边并有一定容量。最终再依据不一样生产厂家的滚筒规范做适度调节。

计算公式

    同一总宽的货品在具有平行线段又有拐弯段的整线中,拐弯段规定的辊子长短会超过平行线段,一般以拐弯段做为输送机统一的辊子长短,如麻烦统一时,可设定衔接平行线段。

    输送机操作规程

    一、移动式输送机应按照规定的安裝方式安裝在固定不动的基本上。便携式输送机宣布运作前要将车轮子用三角木楔住或用制动系统刹住。以防工作上产生行走,有几台输送机平行作业时,机与机中间,机与墙中间需有一米的安全通道。

    二、输送机应用前须查验各运行一部分、胶布按扣和承重设备是不是一切正常,安全防护机器设备是不是齐备。胶布的涨松紧度须在起动前调节到适合的水平。

    三、传动带输送机应满载起动。等运行一切正常侧后方可入料。严禁先入料后驾车。

    四、了解台输送机串连运作时,需从倒料端刚开始,次序启动。所有一切正常运行后,即可进料。

    七、输送皮带上严禁非机动车或乘人。

    八、泊车前务必先终止进料,等传动带上存料卸尽即可泊车。

    十、传动带跑偏时禁止用手去带动传动带,以防产生安全事故。
