螺旋输送机分类_特点_工作原理_输送量计算_安装指导

文章来源:浩业皮带机厂  人气:  发表时间:2019-10-19 14:47
    管式螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

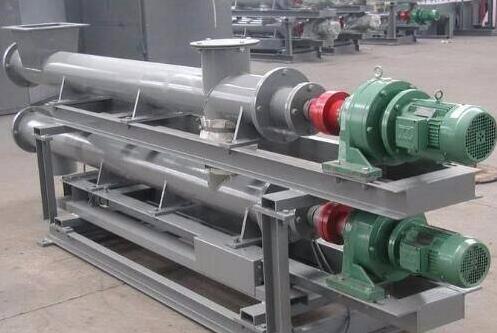

螺旋输送机


    螺旋输送机的分类


    螺旋输送机从输送物料位移方向的角度划分,分为水平式螺旋输送机和垂直式螺旋输送机两大类型。

    螺旋输送机根据输送物料的特性要求和结构的不同,可分为水平螺旋输送机、垂直螺旋输送机、可弯曲螺旋输送机、螺旋管(滚筒输送机)输送机。

    (1)垂直螺旋输送机

    垂直螺旋输送机的螺旋体的转速比普通螺旋输送机的要高,加入的物料在离心力的作用下,与机壳间产生了摩擦力,该摩擦力阻止物料随螺旋叶片一起旋转并克服了物料下降的重力,从而实现了物料的垂直输送。该机输送量小,输送高度小,转速较高,能耗大。特别适宜输送流动性好的粉粒状物料,主要用于提升物料,提升高度一般不大于8米。

    (2)水平螺旋输送机

    当物料加入固定的机槽内时,由于物料的重力及其与机槽间的摩擦力作用,堆积在机槽下部的物料不随螺旋体旋转,而只在旋转的螺旋叶片推动下向前移动,如同不旋转的螺母沿着转动的螺杆作平移运动一样,达到输送物料的目的。该机便于多点装料与卸料,输送过程中可同时完成混合、搅拌或冷却功能。对超载敏感,易堵塞;对物料有破碎损耗,水平螺旋输送机的结构简单,便于安装和维修以及故障处理。适用于水平或微倾斜连续均匀输送松散物料,工作环境温度为-20—+40℃,输送物料温度为-20—+80℃。其转速相对于垂直输送机要低,主要用于水平或小倾角输送物料,输送距离一般不大于70米。

    (3)螺旋管(滚筒输送机)输送机

    螺旋管输送机是在圆筒形机壳内焊有连续的螺旋叶片,机壳与螺旋叶片一起转动。加入的物料由于离心力和摩擦力的作用随机壳一起转动并被提升后,在物料的重力作用下又沿螺旋面下滑,使物料随螺旋管一起旋转从而实现了物料的向前移动,如同不旋转的螺杆沿着转动的螺母作平移运动一样,达到输送物料的目的。

    该机能耗低,维修费用低;在端部进料时,能适应不均匀进料要求,可同时完成输送搅拌混合等各种工艺要求,物料进入过多时也不会产生卡阻现象;便于多点装料与卸料,可输送温度较高的物料。适宜于水平输送高温物料;对高温、供料不均匀、有防破碎要求、防污染要求的物料和需多点加卸料的工艺有较好的适应性。实践证明,在输送水泥熟料、干燥的石灰石、磷矿石、钛铁矿粉、煤和矿渣等物料时效果良好。

    由端部进料口加入的物料,其粒度不能大于1/4的螺旋直径;自中间进料口加料的物料,其粒度均不得大于30毫米。为保证筒体不产生变形,加料温度必须控制在300℃以下。该机在输送磨琢性大的物料时对叶片和料槽的磨损极为严重。本次所设计的螺旋输送机主要用与输送硅微粉其磨琢性很大所以不适宜采用螺旋管输送机。

    (4)可弯曲螺旋输送机

    该机螺旋体心轴为可挠曲的,因此输送线路可根据需要按空间曲线布置。根据布置线路中水平及垂直(大倾角)段的长度比例不同,其工作原理按普通螺旋输送机或垂直螺旋输送机设计。

    用于输送线路需要按空间曲线任意布置,避免物料转载的场合;当机壳内进入过多的物料或有硬块物料时,螺旋体会自由浮起,不会产生卡堵现象;噪音小。主要用于同时完成物料的水平和垂直输送。垂直输送时一般要求转速要高不能低于1000r/min。

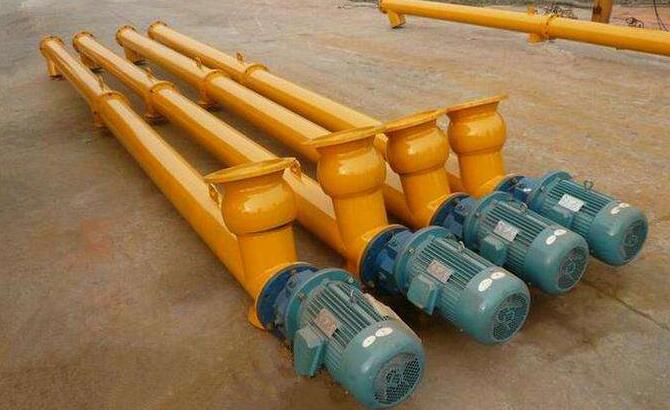

螺旋输送机


    螺旋输送机具有以下特点:


    1)结构比较简单,成本较低。

    2)工作可靠,维护管理简便。

    3)尺寸紧凑,断面尺寸小,占地面积小。在港口的卸车卸船作业中易进出舱口、车厢。

    4)能实现密封输送,有利于输送易飞扬的、炽热的及气味强烈的物料,可减小对环境的污染,改善港口工人的作业条件。

    5)装载卸载方便。水平螺旋输送机可在其输送线路上的任一点装载卸载;对垂直螺旋输送机配置相对螺旋式取料装置可具有优良的取料性能。

    6)能逆向输送,也可使一台输送机同时向两个方向输送物料,即集向中心或远离中心。

    7)单位能耗较大。

    8)物料在输送过程中易于研碎及磨损,螺旋叶片和料槽的磨损也较为严重。


    工作原理


    管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

螺旋输送机


    螺旋输送机输送量怎么计算


    螺旋输送机选型计算公式:输送量Q=47β×δ×ρ×D2×S×n(t/h)式中β---倾斜系数

    输送机是一种摩擦驱动以连续方式运输物料的机械。应用它,可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送,也可以进行成件物品的输送。

    除进行纯粹的物料输送外,还可以与各工业企业生产流程中的工艺过程的要求相配合,形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。


    螺旋输送机安装操作指导


    1、安装

    1)安装前应先检查输送机状况是否良好,零件有无缺损,有无运输过程中的磕碰变形。

    2)测量安装地点预留孔尺寸,与输送机支撑板安装孔尺寸是否相符,相符用螺栓或膨胀螺丝固定牢固。

    3)各机槽在连接时先把各节螺栓穿好,用线照直,按线连接,保证连接完后成一条线。

    4)输送机进料口,出料口可根据需要现场灵活设置,可设一个、也可设多个(圆形,方形),进出料口断焊打密封胶。

    5)电机中心高和输送机中心高保持一致,两个联轴器肩并肩靠紧,用紧固螺钉固定。

    2、检查调试

    1)机槽中心线与绞龙轴应保持良好的同轴度,可以通过吊杆进行上下左右调节。

    2)机槽各节连接处应紧密,不能有错位现象,有缝隙打密封胶,机槽与盖板间加有密封条,防尘。

    3)机槽内壁与绞龙轴周围间隙应一致。

    4)机槽长度和绞龙轴长度可通过中间连接轴的小滑道进行调整。

    5)安装完后接电,试运转,看输送机运转情况。

    3、操作

    开机前应对输送机进行全面检查,外观清洁度检查,检查各部位有无油污脏物;机器完好状态检查,检查机体有无磕碰变形、现场安装螺旋轴同轴度;检查各连接部位,发现连接松动,进行排除;检查运转灵活性,看螺旋轴运转是否灵活,有无卡滞现象,发现异常及时排除,有吱吱噪音停车,打开中间小盖板,松开吊杆螺栓,开机让螺旋轴转动,自动找平衡,然后紧固螺栓。检查轴承温度,发现温升超过70°,应停机查明原因,进行排除;检查轴端密封,发现有泄露,找出原因进行排除。

    4、常见故障及排除:

    螺旋输送机由于输送物料的空间小,对物料很敏感;螺旋轴旋转时易发生物料的缠绕;中间吊挂易堵塞物料,所以堵塞是螺旋输送机最常见的故障,发生堵塞轻者会影响产量,增加电耗,严重时会烧毁电机,扭断螺旋轴,影响生产的正常进行。产生堵塞的原因很多,防止堵塞可采取以下几种措施:

    1)合理选择螺旋输送机的各种规格。

    2)严格执行操作规程,做到无载起动,空载起动,保证进料连续均匀。

    3)对进入输送机的物料进行必要的清理,防止大杂或纤维性杂质进入机内引起堵塞。

    4)卸料不畅加大或加长出料口。

    5)安装料仓料位器和堵塞感应器,实现自动控制和报警。

    6)在尾端盖板上开设防堵活动门,发生堵塞时,物料顶开防堵门,从而卸料。

    本说明根据国家标准和产品实际生产使用经验编制。如有改动以最新为准。
