DTL160/400/3×560S型带式输送机

　　一、用途和特征

　　DTL160/400/3×560S型带式输送机主要用于主井巷道的转载运输，也可用于一般采煤工作面的转载运输，适用环境为煤矿井下。

　　主要特征：

　　1.机头部单独设置卸载滚筒。

　　2.传动部设置传动滚筒两件，规格及型号完全一致，便于互换使用。传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

　　3.带式输送机所用的同型号槽形托辊，下托辊尺寸规格统一，都可通用互换。

　　4.输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

　　二、关于厂家直销

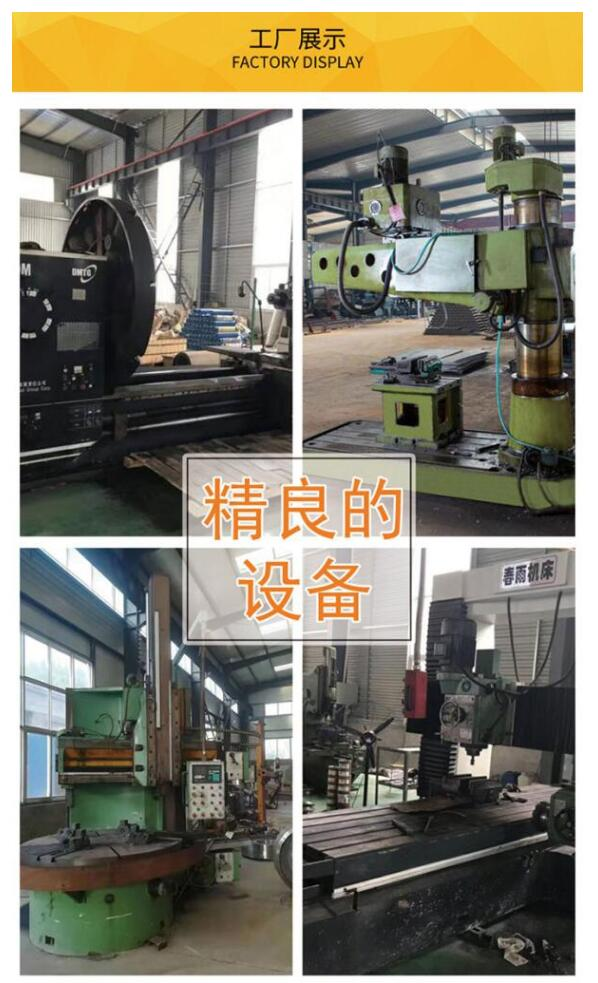

　　我们是货源工厂，客户可以直接联系，价格优势不言而喻。也可以根据客户要求进行定制，或者根据工况进行图纸的优化。仅山西原平市的输送机械设备厂家100多家，像我们从业时间这么久，资质、煤安许可、环评这么齐全的却很少，而且，我们会根据客户具体情况提出图纸优化建议，降低设备的故障率，减少耽误正常生产的时间成本。

　　三、工作原理

　　DTL160/400/3×560S型带式输送机是以胶带作为牵引承载机构的连续运输设备。

　　四、结构组成

　　该输送机包括以下主要部件：驱动装置、传动滚筒、改向滚筒、机架、中间架、支腿、托辊组、张紧装置、导料槽等。

　　4.1驱动装置

　　驱动装置是输送机的心脏，是输送机的动力源。它主要由：电动机、偶合器、减速器、驱动装置架等组成。该皮带机采用双电机双滚筒驱动，电动机、减速器直接安装在驱动底座上，电动机通过偶合器与减速器相连接，减速器输出端与传动滚筒轴通过蛇簧联轴器连接。

　　4.1.1电动机

　　采用封闭型自冷式鼠笼电动机，使用体积小、重量轻、效率高、节能、温升裕度大、性能好、振动和窜动小、噪声低、隔爆性能优良、可靠性高等优点，电机电压10KV。

　　4.1.2减速器

　　减速器为SEW公司产品：M3RSF90+风扇，该减速器传动效率高、寿命长、性能稳定可靠

　　4.1.3联轴器、逆止器、制动器

　　高、低速轴联轴器均采用FALK公司产品逆止器采用四川自贡产品，额定逆止力矩10000N.m盘式制动器采用西伯瑞产品型号：SHI202

　　4.2、滚筒

　　滚筒是皮带机的重要部件，按在皮带机中起的作用分为传动滚筒和改向滚筒两大类。滚筒采用铸焊结构、涨套联接，其结构合理，重量轻，对能耗、胶带张力等极为有利;采用SKF轴承。在滚筒的制造过程中，对焊缝均进行超声波探伤检查，以确保焊接质量;同时筒体焊接后，均进行热处理，以消除内应力。滚筒轴采用优质钢材并经过严格的热处理工艺处理，最后采用超声波探伤检验。滚筒装配后均进行静平衡实验。

　　滚筒的各种检验标准均执行GB10595-89。

　　4.3、托辊组

　　托辊是支撑输送带及其上的承载物料，并保证输送带稳定运行的装置，是皮带机的重要部件之一。按其用途不同，分为槽形承载托辊和缓冲托辊等。所有托辊均采用仿法托辊技术制造。该托辊采用SKF轴承及可靠的接触式密封，严格的制造工艺和质量控制手段。托辊具有使用寿命长、旋转阻力小、运行噪声低、免维护等特点。托辊直径为Φ159mm，采用306轴承。

　　4.3.1偏置式槽形托辊组

　　上分支承载托辊组采用35°偏置式槽形托辊组，布置间距为1.2m。

　　4.3.2过渡托辊

　　在皮带机头部至第一组槽形托辊组之间，由于输送带由槽形逐渐展平，为减少输送带带边张力并防止突然摊平时撒料，在头、尾部布置10°、20°、30°过渡托辊组各一组。

　　4.3.3下托辊

　　回程托辊采用V型托辊组，设置在中间架上，间距3米。

　　4.3.4缓冲床、缓冲托辊

　　受料段为减轻物料对胶带的冲击，在落料段导料槽的下方配有缓冲床，并在缓冲床两端各安装三组35°槽形橡胶圈式缓冲托辊可吸收输送物料下落时对胶带的冲击动能，延长输送带的使用寿命。

　　4.4、液压自动张紧装置

　　为保证输送带和传动滚筒不打滑，并限制输送带在托辊组之间的下垂度，使输送机正常运行，需设置拉紧装置。

　　液压自动张紧具有以下优点：

　　(1)响应快，皮带机启动时松边的皮带能够被及时拉紧，大大改善了皮带机的启动特性。

　　(2)能够自动实现皮带启动时的张力大，正常运行时的张力小，以满足皮带启动时防止打滑及皮带正常运行时对张紧力的不同要求。既满足了运行要求又节约了能耗并延长了皮带的使用寿命。

　　4.5、机架

　　机架是皮带机的主体构架，主要有卸载机架、传动机架、中间架、支腿等。

　　4.5.1卸载和传动机架

　　卸载机架和传动机架采用由H型钢焊接成的三角形结构(DTIⅡ结构)，为了安装和运输方便，机架由两片组成(可拆)，以便于下井，现场安装时用螺栓联接。

　　4.5.2中间架

　　中间架分标准型和非标准型等几种，采用16号槽钢。标准型中间架长度为3米。

　　4.5.3支腿

　　中间架支腿分高式支腿、I型支腿(无斜撑)和IⅡ型支腿(有斜撑)三种。高式支腿安装在驱动处及变坡处，在其它坡段I型和Ⅱ型支腿交又安装。支腿与中间架采用螺栓联接，以便于运输。该皮带机中还有许多非标支腿和中间架等，下井前作好标记，安装时请按标记号进行安装。

　　4.6、导料槽

　　为保证落下的物料集中到输送带的中心部位，在落料点布置导料槽，每节1.5米，并在导料槽两侧采用新式聚氨脂边缘密封。

　　4.7、清扫器

　　4.7.1 头部清扫器

　　头部设置H型、P型头部清扫器，用于清扫胶带工作面。

　　4.7.2 空段清扫器

　　空段清扫器用于清除输送带非工作带面粘附的物料，防止物料进入尾部滚筒或改向滚筒中。该皮带机在头、尾部各设置一组，安装时装在滚筒前方的中间架上，并调节好吊链的长度。
