皮带机H支架

【产品特点】
H架主要用于皮带输送机的支撑和承载,具有结构稳固、承受压力大、支撑时间久、易安装、不易变形等特点。我公司专业生产矿配设备,有多年皮带机支架生产经验,对于非标件可来图定制,...
联系客服索取报价或邀请投标
详细介绍
    皮带机支架重量繁多,根据不同型号的皮带输送机的不同位置,支架的种类也有所不同。

    皮带机支架有托辊支架和H架,托辊支架是用来承载托辊用,普遍安装在皮带输送机中,并且种类多、数量大。它的作用主要是固定托辊和支撑皮带。

    而H架形状应和大写字母H相似,故而叫做H架,也是皮带输送机中起支撑作用的。优质皮带机支架,在对托辊起固定作用时,能很好的保证托辊径向跳动量、灵活度以及轴向窜动量。整体采用精钢结构,并喷涂防锈漆,能有效防尘、防水、抵抗外界环境腐蚀,延长使用年限。

    我公司专业生产矿配设备,有多年皮带机支架生产经验,大量现货供应,对于非标件可来图定制,交货快,质量好,专业生产制造商。

    关于价格


    因产品型号规格不同,批发价格朋友们如果有意大量购买,或特殊情况,请联系我们,详谈。

    我们会在确认合作方式以及各作达成时为您发货。发货打包我们都有专人严格检查商品的质量的,请放心购买。

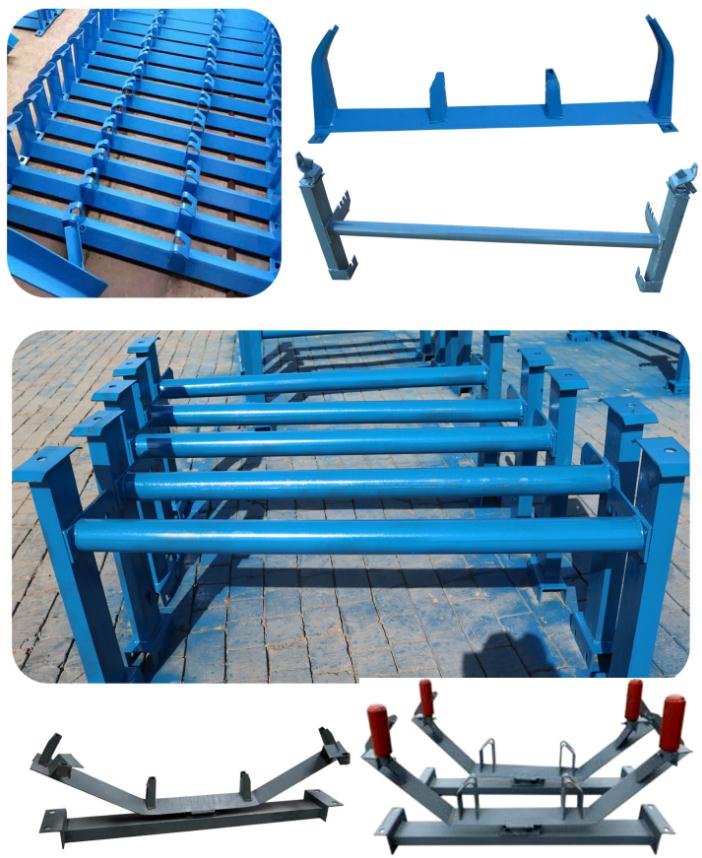

    部分产品展示

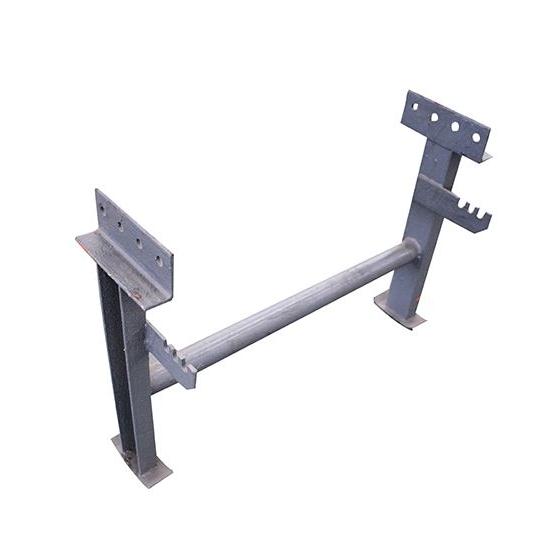

皮带机H支架


    安装方法


    (1)皮带机头及驱动滚筒安装的地点处,用至少4条锚索固定。根据安装中心线将底座调正。

    (2)机头后安装贮带转向架及滚筒,长度为3m。

    (3)其后安装8节张紧贮带部分,3m/节。一到七节内安装供拖带小车和游动小车行走的道轨,第八节内安装张紧绞车。本张紧贮带部分节与节之间用8条M16*55的螺丝连接固定,共用72条螺丝,下面用底座承接,每节中间下部用槽钢连接,底座和连接槽钢上安装道轨座,用焊接的方法固定,每节道轨安装在两个底座和连接槽钢上的道轨座上。

    (4)张紧贮带部分后安装机身H架,对其增减可控制整机的长度。第一节H架为过渡架。H架3米/节。左右用纵架连接,每节纵架的端头用φ12*90的胀销连接固定在H架上端的槽钢上。

    (5)机尾主要有机尾滚筒和托辊组,每节托辊组的托梁用带滑靴的底座承载。托辊组每节上安装7组托辊底座,用M12*50的螺栓固定。
