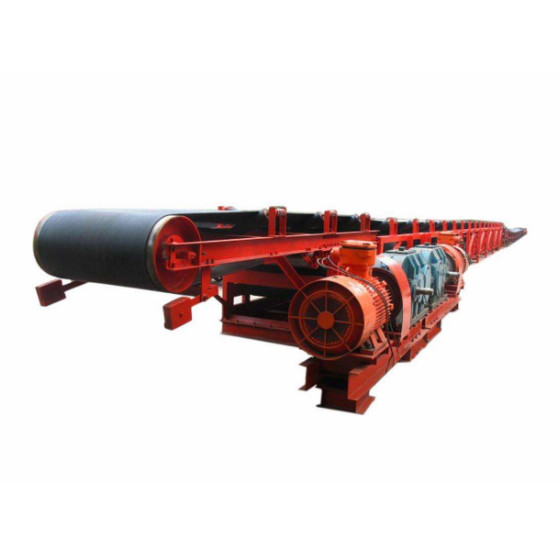

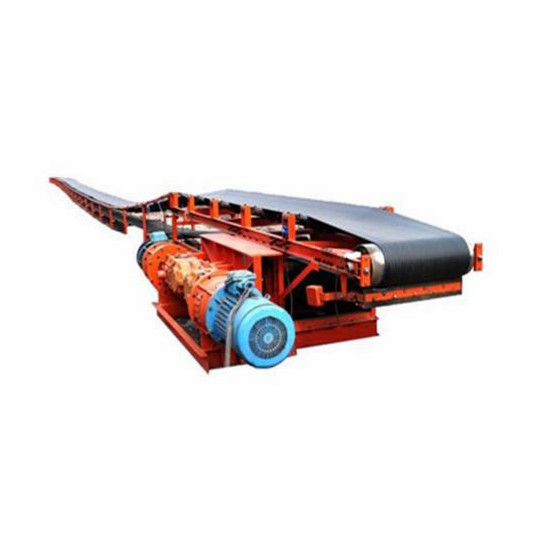

DSJ伸缩式皮带输送机

【产品特点】
可伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输,也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时,尾端配刮板输送机与工作面运输机相接;用于巷道掘进运...
联系客服索取报价或邀请投标
详细介绍
    可伸缩带式输送机采用头部集中加中间滚筒卸载式助力多点驱动方式。选用CST减速器系统作为该机的软启动方法。采用光线缆实现头部和中驱的及时信号通迅和反馈。该启动方式能够实现可控启动及停机,显著降低了所需输送带的强度并能实现功率平衡。

可伸缩带式输送机


    一、关于厂家直销


    我们是货源工厂,客户可以直接联系,价格优势不言而喻。也可以根据客户要求进行定制,或者根据工况进行图纸的优化。仅山西原平市的带式输送机械设备厂家100多家,像我们从业时间这么久,资质、煤安许可、环评这么齐全的却很少,而且,我们会根据客户具体情况提出图纸优化建议,降低设备的故障率,减少耽误正常生产的时间成本。


    二、关于价格


    具体产品价格要根据设备的具体输送带带宽、长度及其他配件的详细要求(如发动机功率、品牌等)要求进行细致的报价。请与我们的客服电话联系,我们是源头工厂,如无特殊要求报价均为出厂价格,含税,不含运费。


    三、整机结构图

可伸缩带式输送机


    四、工作原理


    DSJ型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。它利用胶带多次折返和收放的原理调节长度,当张紧车向机尾一端移动时,胶带进入贮带装置内,机尾在绞车牵引下回缩;反之则机尾延伸,从而使输送机具有可伸缩的性能,以适应前进或后退式长壁采煤顺槽输送和巷道掘进运输的需要,当张紧车到达轨道的终端时,就需要收掉或接入一卷胶带,使输送机继续具有伸缩的性能。


    五、工作条件


    该机工作环境温度在-10℃到+40℃,环境相对湿度不超过95%。

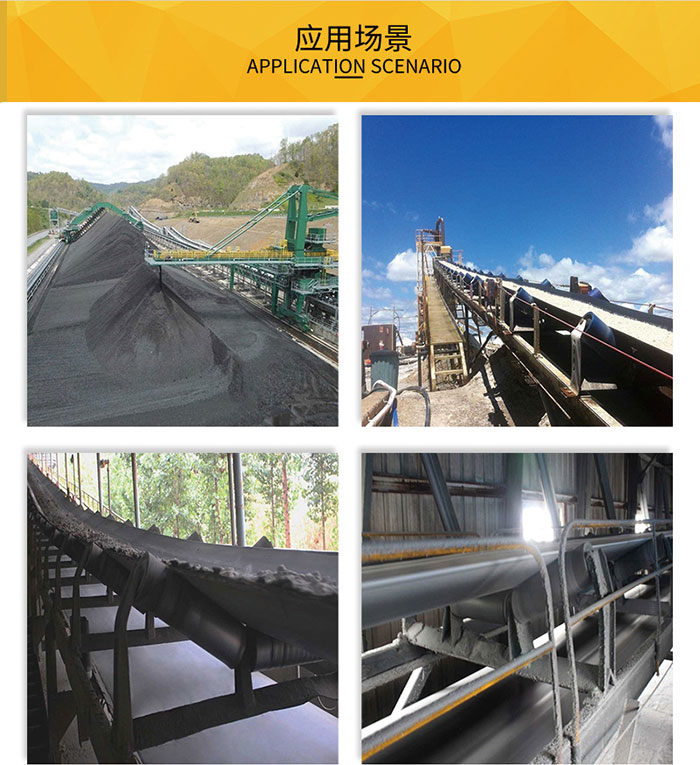

DSJ伸缩带式输送机工作环境


    六、矿用可伸缩带式输送机技术参数



产品型号

运量t/h

运距 m

带宽mm

带速m/s

倾角°

电机功率kw

传动滚筒直径mm

托辊直径mm

机头外形尺寸
         (宽×高)(mm)

整机重量t

水平可伸缩带式输送机

DSP1010/650

100

1000

650

1.6



40

500

108

1919×1460

57.12

SD-44

200

800

650

1.6



2×22

500

89

1693×1240

40.17

SJ-44

200

500

650

1.6



2×22

500

89

1693×1240

52.08

SDJ80/20/40

200

350

800

2.0



40

450

89

2083×1670

26.54

DSJ80/40/55

300

300

800

2.0

1-2

55

450

108

2083×1670

24.37

DSP1040/800

400

1000

800

2.0



90

630

108

2451×1697

78.38

DSP1063/1000

630

1000

1000

2.0



125

630

108

2539×1641

95.00

SDJ-150

630

700

1000

1.9



2×75

630

108

2266×1615

85.33

DSP1080/1000

800

1000

1000

2.5



160

630

108

2684×1665

97.00

DSJ100/90/2×110

900

1000

1000

2.5



2×110

630

108

2300×1665

75.52

SSJ1200/2×200

900

1000

1200

2.5



2×200

830

133

3038×2150

132.77

上、下运可伸缩式输送机

SSJ650/40S

100

250

650

1.6

12

40

500

108

1919×1460

21.31

DTS80/12.5/55S

125

400

800

2.0

8

55

500

108

2383×1460

16.46

SSJ100/160S

800

300

1000

2.0

10

160

630

108



75.42

水平可伸缩带式输送机

DSJ120/150/2×315

1500

1500

1200

3.15



2×315

1000

133

3380×2567

80.93

DSJ120/150/2×200

1500

1020

1200

3.15

3

2×200

830

133

3435×2150

174.71

SSJ1200/3×200 m

1600

1500

1200

3.15



3×200

830

133

3640×2200

187.4

SSJ1200/2×250

2000

1000

1200

3.5



2×250

830

133

3250×2250

123.8


    七、设备组成


    DSJ型伸缩式皮带运输机分成固定不动一部分和非固定不动一部分二绝大多数,固定不动一部分由发动机传动系统装置、贮带装置、张紧装置、伸缩胶布装置等构成,非固定不动一部分由无螺钉连接的迅速拆卸支撑架,机尾等构成。

    1、机头传动装置

    由传动滚筒、减速器、液力偶合器、机架、卸载端、头部清扫器等组成。

    2、贮带装置

    由贮带转向架、贮带仓、支撑小车和张紧车等组成。

    3、张紧装置

    由架构、滑轮组和张紧车等构成。张紧卷扬机为涡杆蜗轮蜗杆传动系统和开启式传动齿轮慢速度卷扬机。涡杆蜗轮蜗杆的设计方案具有反行程安排锁紧的特性,另外在涡杆的一端有一磨擦减振装置,造成的磨擦扭矩能够根据旋盖上的调整螺钉来调整,令其张紧卷扬机泊车时不至于翻转,确保钢丝绳的支撑力。

    张紧钢丝绳卷筒的一侧配有离合器装置,当放胶布时必须开启离合使钢丝绳卷筒和钢丝绳卷筒轴摆脱,为使钢丝绳卷筒不会随意旋转而产生乱绳,钢丝绳卷筒的同一侧还配有三块刹车带,使钢丝绳卷筒在放绳时造成半制动系统。

    胶布的支撑力是依据应用状况酌情考虑把握,人为因素调整的,太紧太松是不适合的。


    4、收放胶带装置

    坐落于涨紧车的后侧。它由声卡机架、调心托滚、胶布钢丝绳卷筒、减速机、电机、旋杆等构成,其功效是将胶布从皮带输送机外壳上取出或补好。声卡机架的前端开发和后端开发,各装一旋杆,当取出或补好胶布时用于夹持主胶布。调心托滚组供钢丝绳卷筒伸缩胶布时导向性。工作中时将胶布推动声卡机架内,一端用尾架顶起,另一端顶在拨盘轴的顶级上。

    启动电机根据减速机和一对开启式传动齿轮的降速,最终由拨盘轴的拨盘推动钢丝绳卷筒收卷胶布。释放胶布时不动电动机由外力作用托动钢丝绳卷筒翻转,这时候必须拆卸拨盘里的拨销,使钢丝绳卷筒与拨盘摆脱,主题活动轨不工作中时,用挂轨挂在声卡机架上,以变小外壳总宽,在主题活动轨上边应设定起重吊装装置悬吊训练钢丝绳卷筒,煤巷总宽可视性详细情况适度扩宽便于伸缩胶布的实际操作。

    5、中间支架

    为无螺钉连接的迅速拆卸支撑架,它由无缝钢管,H型支撑架,下托滚和挂勾式槽形托滚等构成,是设备的非固定不动一部分。无缝钢管做为拆式的外壳,用延展性柱销搭建在H型支撑架的管座中。柱销固装在无缝钢管上,要是打进的部位适度,旋转无缝钢管就能便捷地从管座中取出或放进。

    槽形托滚为绞接,槽型角30°,用挂勾挂在无缝钢管的柱销上,也可以便捷地挂上或取出,综上所述就能见到迅速拆卸的特性。挂勾上带6个弧形齿槽,托滚就是说根据齿槽挂在柱销上的,并可前后左右挪动一个齿距,以调整托滚部位调整胶布方向跑偏。

    6、机尾

    由支座、导轨、滚筒座、缓冲托滚、清扫器等组成。几个不同形式的导轨与支座、滚筒座固连,组成了五节机尾骨架。彼此又用圆肩销铰接成为一整体,可供输送机在上面行走,首架上焊有管座,用柱销与钢管机身相连,拆装方便。

    7、综合保护装置

    本装置具有多种启停控制方式和显示。集控联络信号和各配置传感器均为本质安全型.整套装置结构紧凑,性能可靠,安装使用方便。

DSJ伸缩带式输送机资质

    八、应用和实际操作


    可伸缩带式输送机与一般皮带运输机的应用和实际操作基本一致,以便保持减少和伸展,实际操作方法分成倒退式和前行式二种。

    (一)后退式

    1.输送机挪到机尾左端極限部位时,机尾须收拢一次。

    (1)释放压力输送皮带拆卸外壳(无缝钢管或圆钢)与机尾的联接,依据每一次减少长短拆掉相对总数的无缝钢管和支撑架。

    (2)挪动机尾。

    (3)再次联接机尾和外壳。

    (4)启动涨紧卷扬机,挪动涨紧车,贮藏输送皮带并涨紧。

    2.输送机挪到机尾左端極限部位涨紧车挪到储带设备的右端,输送皮带已储满机尾不可以再收拢,须从外壳上取出一条输送皮带。

    (1)将输送皮带运作到旋杆或液压缸A、B间泊车。

    (2)用旋杆或液压缸A、B卡死输送皮带,为减少收带的摩擦阻力,另外压紧储带转向架中的旋杆。

    (3)拆卸输送皮带,将A端输送皮带与钢丝绳卷筒上的输送皮带相接。

    (4)松掉旋杆或液压缸A开启涨紧卷扬机的离合,旋转钢丝绳卷筒放卷输送皮带。

    (5)当快收完了一条输送皮带时停卷并压紧旋杆或液压缸A。

    (6)拆卸所述输送皮带的连接头,并再次联接A、B端输送皮带,松掉旋杆或液压缸A、B另外松掉储带转向架中旋杆。

    (7)盖上涨紧卷扬机的离合,涨紧输送皮带。

    (二)前进式

    1.输送机挪到机尾右端極限部位时,机尾须拓宽。

    (1)开启涨紧卷扬机离合,拆卸外壳(无缝钢管)与机尾的联接,挪动机

    尾。

    (2)依据每一次拓宽的长短,接好相对总数的无缝钢管和支撑架。

    (3)盖上涨紧卷扬机离合,涨紧输送皮带。

    2.输送机挪到机尾右端極限部位,涨紧车挪到储带设备的左端,输送皮带已排完机尾不可以再拓宽,外壳上须接好一条输送皮带。

    (1)将输送皮带运作到旋杆或液压缸A、B间,用旋杆或液压缸A、B卡死输送皮带。

    (2)拆卸输送皮带并将A端输送皮带与钢丝绳卷筒上的输送皮带相接。

    (3)启动涨紧卷扬机,牵引带涨紧小轿车往右边挪动,钢丝绳卷筒上输送皮带进到储带设备。

    (4)当钢丝绳卷筒上的输送皮带快排完时,卷扬机终止牵引带,压紧旋杆A。

    (5)拆卸所述输送皮带的连接头,再次联接A、B端输送皮带,松掉旋杆A、B。

    (6)所述操作流程务必与相关的电气控制系统紧密配合,遵循它的操纵技术规范,详尽內容可以看电机控制使用手册。

    按所述操作流程,每提升或降低一条输送皮带,外壳即相对的伸展和减少了25米。这般不断伸缩式,直至需要的长短才行,前行式较大伸展量不超出电动机的最大功率。倒退式缩至外壳不能再缩时,则应将固定不动部分拆卸,提升输送机的铺装长短来替代皮带输送机处理这一段的运送。


    九、维护和修理


    1、在通常情况下,皮带输送机规定满载起动,并防止短时间经常起动。

    2、务必常常查验液力偶合器有没有液漏状况,定期维护充水率是不是适合立即调整填补。

    3、传动系统滚筒处若有嘶嘶声,表明胶布跑偏,应查验胶布是不是涨紧。

    4、胶布连接头应常常查验,发觉有氧化锌油应立即切除改版,改版时要确保割口与胶布轴线竖直。

    5、调恰好清扫器和各改向滚筒的刮煤板,立即清除刮煤板上的堆煤粘煤。

    6、常常查验托滚是不是旋转,立即的定期检查拆换。

    7、常常查验运作各部胶布方向跑偏状况,立即调节。

    8、供涨紧车支撑点小轿车与输送机走动的轨表面,不容许有脏物存有,常常查验清除危害皮带输送机运行的路障。
