真空皮带机的工作原理及结构详解

文章来源:浩业皮带机厂  人气:  发表时间:2020-03-11 16:49
    1.真空皮带机原理

    环形橡胶布由电机连续运行,减速拖曳,过滤布与其一起铺设在橡胶布上。真空箱与超滤装置连接时,浆料均匀分布在压力机的过滤布上,在真空泵的作用下,渗滤液通过滤袋穿过滤布上的槽,将固体颗粒切入真空泵箱。

    2.真空皮带机的结构特点

    (1)环形橡胶布采用具有良好弹性的波形裙子和一种工程成本低、寿命长的扁平橡胶布。这条裙子可以去掉。

    (2)真空泵箱与橡胶布之间布置环形带,密封、润滑、冷却,真空泵密封性能可靠,环摩擦带小,使用周期长,易更换。

    (3)橡胶布用于选择垫辊式支撑板,橡胶布用旋转垫辊操作,减少摩擦阻力,有利于提高橡胶布的使用寿命。

    (4)橡胶布支撑板压滤布,轴承真空泵吸入、输出功率和净重,并拖在真空泵箱上,压滤布和真空泵箱不接触,过滤布压滤布使用时间较长。

    (5)保持连续操作、连续担心、清洗等工作,可保持稳定的真空,减少蛋糕的含水量,有助于稳定实际操作标准。

    (6)损坏小,可修率低,运行稳定,泥浆产量大。

    3.引进真空带机关键部件

    3.1硫化橡胶带

    选含裙板的橡胶带是为了防止液体从两边排出。这种结构裙板具有柔性,可以防止裙板经过辊子断裂,合理避免浆体渗漏。硫化橡胶带的上端结构为正中排水沟。作为排水管。在管沟中南部,橡胶过滤带是真空泵带脱水机的核心部件。因此,很明显,硫化橡胶带材料是基于原材料的特性。现场安装时,必须安装扁形橡胶布,使其在加入波纹裙板之前能正常工作。机械设备必须保证橡胶布的清洗,以减轻硫化橡胶的脆性。为了增加橡胶布的使用周期,必须注意硫化橡胶具有明显腐蚀性的原料不适合产品类型的选择。

    3.2真空泵箱

    真空泵箱是橡胶布底部渗滤液的收集处。轴线应与排放区和管理中心重叠。真空泵箱的横截面为V形,材料为防腐涂层。真空泵箱在脱水机工作时固定。磁带在上面运行,真空泵箱连接整个,每个部分都有分支管和收集管理器生产真空泵收集系统软件。真空泵箱之间有一个环形摩擦带,有一个环形摩擦带;水用于密封(在真空泵箱的滑台上用橡胶布操作摩擦带),水用作密封设备和冷却液的润滑剂,从而产生非常合理的真空泵密封性能;环形摩擦带用橡胶布运动,使水平橡胶布不会受损。环摩擦带是在导轨滑块上运行的,虽然是水润滑但仍有损坏,但必须在一定时间后拆除,以便更换摩擦带,环摩擦带的设计方案被拆卸成可拆卸的结构,真空泵箱也被设计为自锁机构。

    3.3喂养设备

    机器选用折板式进料斗,使纸浆全部携带过滤器,安装时应注意:

    (1)供料方向需要后退,使真空泵区可以灵活使用,生成天然地基沉降区,防止滤饼破坏,提高操作速度和质量;

    (2)进料设备原装置经试验调整良好。

    3.4清洁设备

    过滤布和橡胶布用于清除排渣。根据排渣前后两个工作压力水的侵蚀情况,每次考虑后再循环过滤带。

    (一)工作压力洗涤正好在辊刷前后,应注意不要改变冲洗管的视角,注意视角的调整。

    (二)进料操作前,必须检查洒水是否全部正常,所有正常可以放置,如果常见的故障可以放置。

    (三)停止进食、清洗压机过滤布后,再冲洗压机过滤布。

    过滤条不能合理地重建,不经过洗涤和清洗,会逐渐在鼓上染色,会造成过滤布起皱和更严重的方向脱落,过滤布快速更严重的堵塞,思维速度更快,过滤饼含水量减少,去除更困难,过滤条很难去除,造成极化,不能完全正常运行,因此必须注意清洗设备的运行,在整个运行过程中,过滤条不能正常清洗。

    3.5活动轮

    重要的是要注意面:

    (1)为了避免传动带与主动轮之间的偏差,一方面增加传动带,收紧传动带,另一方面,主动轮的表面层必须保持清洁,不允许污垢染色,特别是细颗粒染色,以增加传动带的使用。

    (2)活动轮的表面圆柱线必须与驱动滚子平行。有时,当皮带经常朝着固定的一边运行时,一方面可以调整张力装置,使皮带的两边松动大致相同;另一方面,可以验证主动轮是否与声卡车架管理中心垂直,调整主动轮的水平和声卡车架管理中心也可以对皮带产生抗偏置效应。

    3.6刮板设备

    再一次,过滤带脱离布料,再次向前移动,当它到达再充车轮时,过滤饼的折射率增加(角度减小),从而使过滤饼易于脱离过滤带。该刮板由聚丙烯制成,具有耐磨性和延性等优点。

    在一定干燥水平下可以很容易去除蛋糕,但在蛋糕含水量过高的情况下不能使用干式材料,这样可以改善吸盘长度,增加吸蒸汽时间等方式去除蛋糕,这对真空泵驱动脱水机的价格非常方便。

    注意:

    (1)调整刮板设备两侧的安装位置,使其能够按压压机的过滤布,而刮板0.3-0.5mm,使刮板不能立即触摸过滤带,并能够刮卸蛋糕,从而增加过滤布的使用周期。

    (2)平衡块两侧的工作压力不得高,以致当钢筋连接在板上时,压力机的滤布可以弹出(并反弹)。

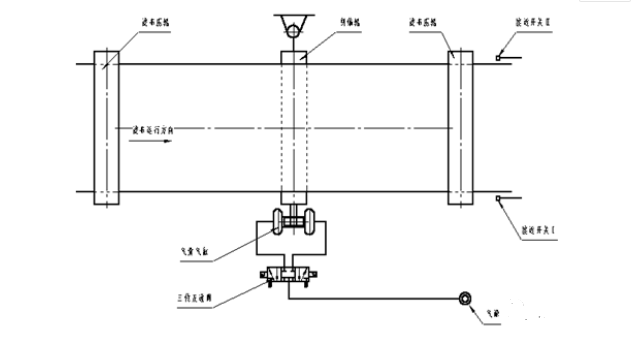

    3.7全自动偏差校正装置

    它由纠偏装置辊、纠偏装置、双向五通电机控制电液转向阀和传感器组成。其作用是纠正过滤布的方向偏差,其基本原理是根据矫正装置辊的角度纠正过滤布的方向偏差。

    以下原则:

    (1)过滤带处于中间部位时,过滤布与杠杆不接触,传感器没有磁感应数据信号,因此二位五通阀Ⅰ、Ⅱ被空气压缩到缸Ⅰ,偏压装置辊如图片和滤布垂直。

    (2)当过滤器漂移沿开关I方向运行时,滤布将杆移动,使磁感应板接近开关Ⅰ.当磁感应距离达到时,数据信号接近开关Ⅰ.当信号连接到电源时,二位五角阀I接入电源,再次将磁感应阀转向一定位置时,将磁感应开关移回。

    (3)例如,当过滤布沿开关Ⅱ方向运行时,过滤布移动杆,使磁感应板接近开关Ⅱ.当磁感应距离达到,数据信号接近开关Ⅱ,使二位五向阀II与电源速度调节相连,将二位五向阀转向II;

    过滤布的方向偏差是不可避免的,因为过滤带的连接不容易,长度、辊子的变化有平行的表面偏差等因素。虽然辊子的调整(范围有限)可以纠正过滤布到一边的方向偏差,但为了在加工工艺、织物等方面产生主要参数的非定常方向偏差变化,必须对偏差校正装置进行校正。




    [注意:]

    (1)有必要注意整流装置辊子的偏移位置是否合适,与开关磁感应数据与双向五通阀的匹配是否接近,否则该过滤器不仅具有整流装置的功能,而且使过滤布朝更大的方向运行。

    (2)自动纠偏装置是确保真空泵带脱水机价格正常运行的关键部件,因此,在机器设备运行前,有必要检查自动纠偏装置的功能是否正常。

    (3)自动纠偏装置的压力不宜过高,上下通常为0.2~0.4MPa,以促进纠偏装置转速度太快且噪声太大。。

    (4)必须保证整流装置辊道的清洗,并经常清除索道上的污垢,加少量润滑。
