皮带机自移机尾结构详解

文章来源:浩业皮带机厂  人气:  发表时间:2020-03-11 17:22
    掌握皮带机自移机尾的盆友都了解,自移机尾关键是由首端架、小车、尾部架、正中间基架、波动缓冲托辊组、滚筒润化设备、尾部架、液控制系统等构成。殊不知相对性于不久据说或是不久掌握自移机尾的新手而言,也许连自移机尾的构成都不清楚,今日人们就看来一下自移机尾的构造构成部分吧!

    1、首端架

    首端架关键是由首端模板支撑、固定支架、活动架、各种各样缓冲托辊架、滑座、滑架、后盖板等构成。为了确保传动带运作到机尾滚筒以前胶布内表层整洁,清扫器务必安裝在首端架的前边,立缸与活动架和固定支架、固定支架与机尾模板支撑、活动架与滑座、滑座和水准缸、水准缸和滑架都各自根据轴销连接在一起,能够将首端架保持调大与侧移。

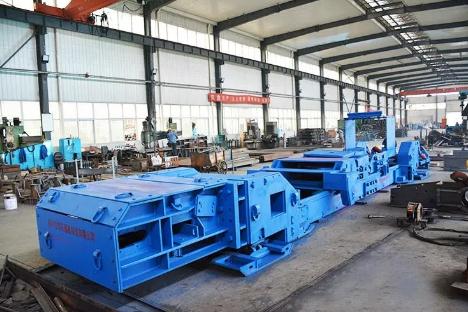

头端架

    2、中间基架

    正中间基架关键是由基架、缓冲托辊架、销钉等构成,是小车拖动的路轨和转载机的倒料点,而且两边用M30的地脚螺栓与尾部架、首端架连接。

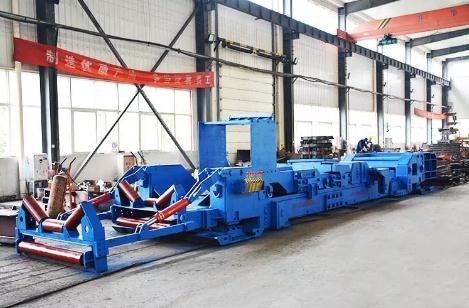

中间架

    3、尾部架

    尾部架关键是由尾部模板支撑、改向滚筒、托带和压带滚筒、固定支架、活动架、滑座、后盖板等构成。安裝在尾部模板支撑尾端的改向滚筒,两轴承端盖下设调节地脚螺栓,可调节胶布在尾端的方向跑偏,与头顶部架一样立缸与活动架和固定支架、固定支架与尾部模板支撑活动架与滑座与水准缸、水准缸与滑架各自根据轴销连接在一起,能够保持尾部架的调大与侧移,全部滚筒根据集中化滴油设备声贝保持注脂润化。

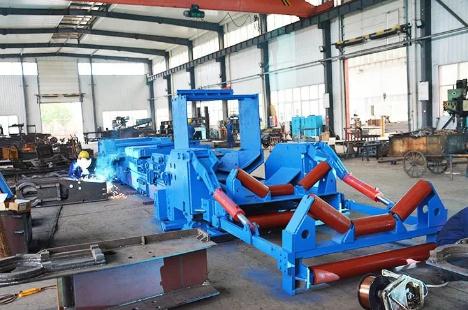

尾部架

    4、滚筒润化设备

    滚筒润化设备选用手动式层递式六点进气系统,关键是由联接座、输油管、手动式植物油脂泵、层递式植物油脂调节器、滤脂器、闸阀等构成,根据输油管与安裝在尾部墙上的改向滚筒和2个200滚筒注油孔连接,保持层递式集中化注脂,润化等级为6点。

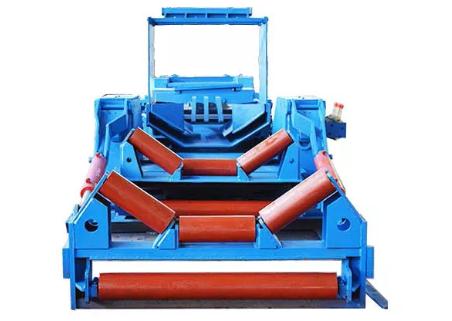

滚筒润滑装置

    5、小车

    小车关键是由滑架、绞接架、电缆桥架、连接板、精准定位块、销部件等构成。小车根据精准定位块的限位开关在正中间基架的路轨前后左右开展拖动。转载机发动机根据地脚螺栓与小车的连接板连接,有三个方位的可玩性。

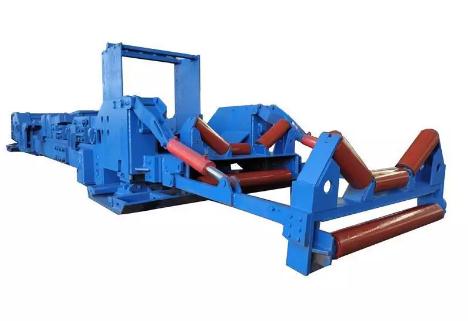

小车

    6、液控制系统

    液压传动系统一般由4个调大立缸、2个侧移水准缸、2个变化缸、2个波动缸、1组操调压阀组、5个单向节流阀及球型截止阀门、液压胶管等构成。并由支撑架乳化液泵站为动力装置,且供液工作压力一般为:25-31.5mpa。

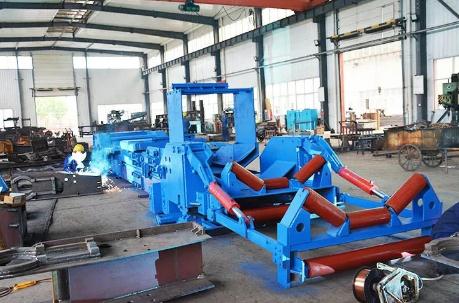

皮带机液压系统
