    链板输送机,又叫链板传送机,链板线。是一种利用循环往复的链条作为牵引动力,以金属板作为输送承载体的一种输送机械设备。

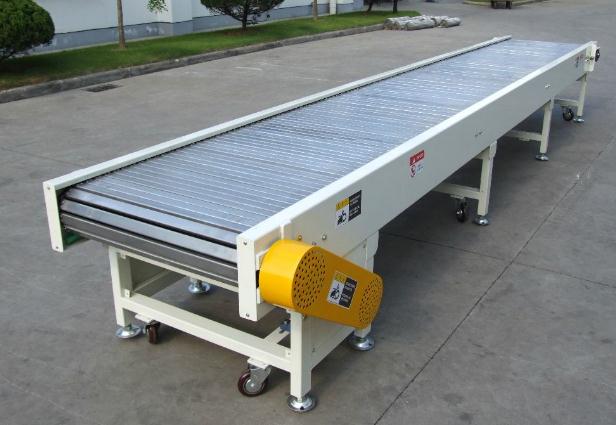

链板式输送机


    链板式输送机分类


    链板式输送机的结构型式多样。链板式输送机一般可按下述分类:

    1、按输送机的安装形式可分为固定式和移动式;

    2、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等;

    3、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等;

    4、按牵引链的数量可分为单链式和双链式;

    5、按底板的结构型式可分为鳞板式(有挡边波浪型,无挡边波浪型,有挡边深型等)和平板式(有挡边平型和无挡边平型等);

    6、按输送机的运行特征可分为连续式和脉动式;

    7、按驱动方式可分为电力机械驱动式及液力驱动式。


    链板式输送机结构组成与工作原理


    链板式输送机,由动力装置(电机)、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为:链条,利用它的循环往复运动提供牵引动力;金属板,作为输送过程中的承载体。其原理主要是利用固接在牵引链上的一系列链条提供牵引力,用金属板作承载体引领物料随着水平或者倾斜方向输送。链板式输送机被广泛运用于各行各业之中,电力、冶金、酿酒、化工、医疗、机械制造等等宽广的领域。为满足生产现场的各种需求,我们可以对自动化线中的输送机器进行具体设计,来达到要求和目的。

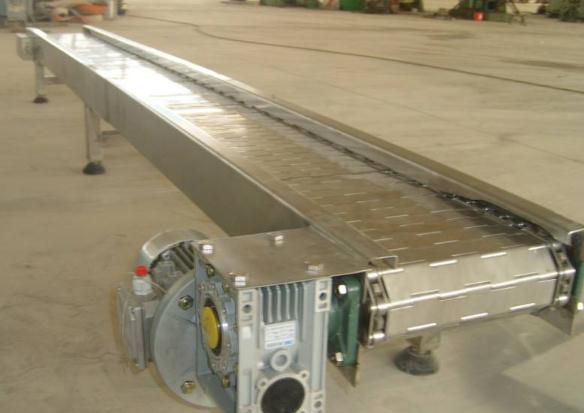

链板式输送机


    链板输送机主要技术参数:


    链条节距:25.4mm~203.2mm

    板链输送机宽度:200mm~800mm

    (宽度超过800mm时,可使用双板链结构)

    输送速度:0.4m~15m/Min

    输送物品最大重量:800kg/m2

    金属板链工作环境温度:-20℃~+120℃


    链板输送机的特点


    1、链板输送机的输送面平坦光滑、摩擦力小,物料在输送线之间的过渡平稳,可输送各类玻璃瓶、PET瓶、易拉罐等物料,也可输送各类箱包;

    2、链板有不锈钢和工程塑料等材质、规格品种繁多,可根据输送物料和工艺要求选用,能满足各行各业不同的需求;

    3、机架材质分铝型材、普通碳钢、不锈钢。

    4、输送能力大,可承载较大的载荷,如用于电动车、摩托车、发电机等行业;

    5、输送速度准确稳定,能保证精确的同步输送;

    6、链板输送机一般都可以直接用水冲洗或直接浸泡在水中,设备清洁方便,能满足食品、饮料行业对卫生的要求;

    7、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送;

    8、设备结构简单,维护方便。

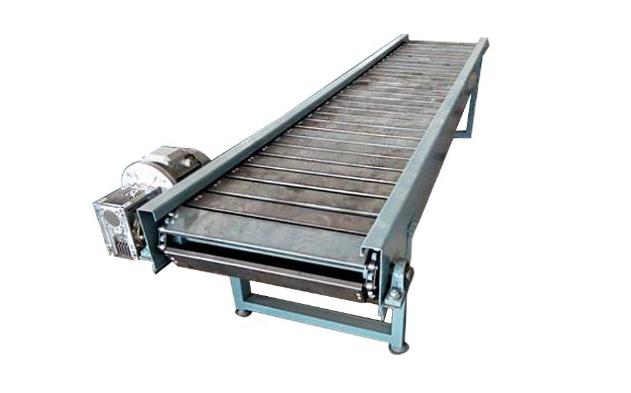

链板式输送机


    链板输送机选型方法


    1、一般来讲密度大、体积大产品输送采用折弯型链板输送机;

    2、密度大、体积小产品输送采用合页型链板输送机;

    3、密度小、速度快产品输送采用平顶型链板输送机。

    4、链板输送机常规宽度是200mm~1000mm;常规速度是0~15米/分钟;常规长度是2~30米。

    5、设计链板输送机时一定要进行现场测量,根据实地的设备布局、环境大小来设计链板输送机,适合人员走动、产品输送、场地美观。

    6、输送环节的链板输送机第一要和主设备配套。

    输送机厂家提醒客户在选择链板输送机时一定要根据自己的输送环境和物料特性来正确选择合适的链板输送机。设计链板输送机不宜单独追求输送量,要根据现场情况来恰当设计。只有正常的宽度、高度、长度,才能保证安全输送。链板输送机以宽度500mm~1800mm;高度<1500mm;长度<30000mm为宜。


    链板输送机的安装


    链板输送机的安装,一般均将独立的部件运至安装现场,然后进行整体安装,其安装顺序如下:

    1、链板输送机安装根据安装图,定出输送设备的纵向中央线。纵向中央线是整个输送机的安装基础。在车间内部,通常是以厂记柱网坐标出的。划线时,建议最好仅以厂房柱网这一做基准。待划出链板输送机的纵向中央线线及头、尾轮的横向坐标之后,就不必再用柱网基准。假如与链板输送机相联系关系的设备已经安装完毕,安装时,则应该以相邻输送设备的关系尺寸为主要依据来确定其中央线,与厂房坐标尺寸仅作参考,这样,更加能够保证输送系统准确和可靠地工作。

    在安装图中应该要清晰地表示出链板输送机的整体轮廓、形状尺寸与安装位置尺寸(即须表明与建筑物、相联系关系输送设备及加载和卸载辅助设备等的关系尺寸);还须要注明轨道、驱动装置、张紧装置、机架等与输送机中央线的关系尺寸;列出输送机的主要技术规格,零部件明细表及技术要求。

    2、在链板输送机的纵向中央线上,先定出头轮轴的轴线中央位置,然后沿纵向中央线逐段度量,按照总长度定出尾轮轴的中央位置。

    3、以上述中央线为基准,定出机架地脚位置、轨道安装位置及驱动装置的纵横向中央位置等。

    4、定出各个中央位置以后,按照土建图纸查对予理件,并且进行清理洁净,然后进行安装链板输送机。

    5、链板输送机机架(包括头架、尾架、中间支架和驱动装置支架)安装完后,接着装轨道,进而安装头轮轴部件,尾部张紧装置及底板装置等。

    6、安装链板输送机驱动装置及附尾举措措施。

    7、安装链板输送机有关的操纵、控制元件。

    8、试车后,对链板输送机全机表面刷灰色或是工程划定的颜色的保护性油漆。

    关于链板输送机还有很多没有介绍,比如标准、传动装置的选择、链板输送机的设计等等,后期我们都会持续更新哦,欢迎关注我们的网站。
