皮带输送机托辊的作用、类型,及托辊间距的选择

文章来源:浩业皮带机厂  人气:  发表时间:2019-11-04 16:11
    托辊带式输送机中的重要部件之一,一般情况下其造价在输送机中占第二位。输送机中运转部件最多的也是托辊,因此托辊的选择及性能直接影响着带式输送机的运行。本文分享托辊的作用、类型以及如何选择合适的托辊间距。

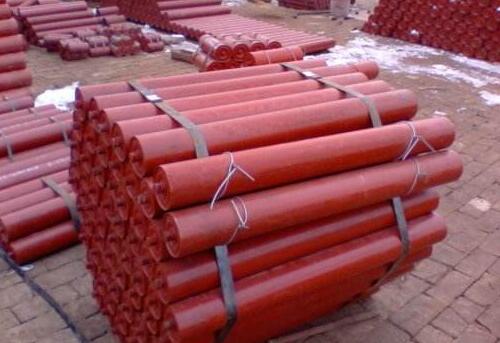

托辊

    托辊的作用


    托辊是决定带式输送机的使用效果,特别是输送带使用寿命的最重要部件之一。托辊组的结构在很大程度上决定了输送带和托辊所受承载的大小与性质。对托辊的基本要求是:结构合理,经久耐用,密封装置防尘性能和防水性能好,使用可靠。轴承保证良好的润滑,自重较轻,回转阻力系数小,制造成本低,托辊表面必须光滑等。

    支承托辊的作用是支承输送带及带上的物料,减小带条的垂度,保证带条平稳运行,在有载分支形成槽形断面,可以增大运输量和防止物料的两侧撒漏。一台输送机的托辊数量很多,托辊质量的好坏,对输送机的运行阻力、输送带的寿命、能量消耗及维修、运行费用等影响很大。


    托辊类型


    托辊可分为槽形托辊、平行托辊缓冲托辊和调心托辊等。


    槽形托辊

槽型托辊

    槽形托辊(图2)用于输送散粒物料的带式输送机上分支,使输送带成槽形,以便增大输送能力和防止物料向两边洒漏。目前国内Ⅱ系列由三个辊子组成的槽形托辊槽角为35°或45°,增大槽角可加大载货的横断面积相防止输送带跑偏,但使胶带弯折,对输送带的寿命不利。为降低胶带边缘的附加应力,在传动滚筒与第一组槽形托辊之间可采取槽角为10°、20°、30°的过渡托辊使胶带逐步成槽。


    平行托辊


    平行托辊由一个平直的辊子构成,用于输送件货。其结构简如图3所示:

平行托辊


    缓冲托辊


    缓冲托辊用于带式输送机的受料处,以便减少物料对输送带的冲击,有橡胶圈式和弹簧板式等。其结构简如图4所示:

缓冲托辊


    调心托辊


    调心托辊用来调整输送带的横向位置,使它保持正常运行。调心托辊形式很多,输送散粒物料最简单的是采用槽形前倾托辊。如图5所示.借助两个侧托辊朝胶带运行方向前倾一定角度(一般约)而对跑偏的输送带起复位作用。这种方法简单,但会使阻力增大约10%。其它还有锥形、V形、反V形等多种调心托辊,可按需选用。

调心托辊

    托辊直径与带宽、物料松散密度和带速有关。随着这些参数的增大,托辊直径相应增大。带式输送机有载分支最常用的是由刚性的、定轴式的三节托辊组成的槽形托辊。一般带式输送机的槽角为30°,如果槽角由20°增大到30°,则在同样带宽条件下物料横断面积增大20%,运输量可提高13%,带式输送机的无载分支常采用平行托辊。带式输送机的装载处由于物料对托辊的冲击,易引起托辊轴承的损坏,常采用缓冲托辊组。

    托辊密封结构的好坏直接影响托辊阻力系数的大小和托辊的寿命。托辊的转动阻力不仅与速度、轴承及其密封有关,而且与润滑脂的选择也有很大关系。润滑脂除起润滑作用外,还起密封作用。


    托辊间距


    托辊间距的布置应遵循胶带在托辊间所产生的挠度尽可能小的原则。胶带在托辊间的挠度值一般不超过托辊间距的2.5%。在装载处的上托辊间距应小一些,一般的间距为300~600mm,而且必须选用缓冲托辊,下托辊间距可取2500~3000mm,或取为上托辊间距的两倍。

托辊间距

    在有载分支头部、尾部应各设置一组过渡托辊,以减小头、尾过渡段胶带边缘的应力,从而减少胶带边缘的损坏。过渡托辊的槽角为两种,端部滚筒中心线与过渡托辊之间的距离一般不大于800~1000mm。
