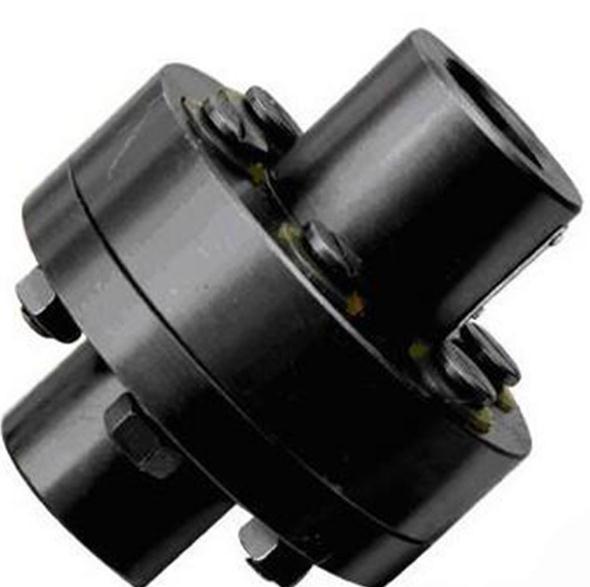

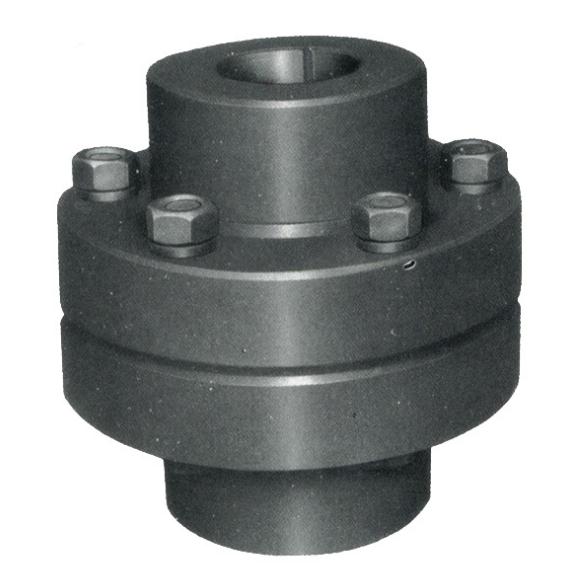

径向键凸缘联轴器

【产品特点】
径向键凸缘联轴器与一般凸缘联轴器不同,两半联轴器采用径向键,以切向键和钩头键与轴联接。 关于价格 因产品型号规格不同,批发价格朋友们如果有意大量购买,或特殊情况,请...
联系客服索取报价或邀请投标
详细介绍
    径向键凸缘联轴器与一般凸缘联轴器不同,两半联轴器采用径向键,以切向键和钩头键与轴联接。


    关于价格


    因产品型号规格不同,批发价格朋友们如果有意大量购买,或特殊情况,请联系我们,详谈。

    我们会在确认合作方式以及各作达成时为您发货。发货打包我们都有专人严格检查商品的质量的,请放心购买。


    径向键凸缘联轴器的结构:


    1、是刚性联轴器的一种,利用径向键和普通螺栓联接两半联轴器的联轴器;

    2、根据JB/ZQ4377-2006行业标准有两种形式:JLA型为轴向可移式,JLB型为轴向固定式;

    3、轴孔形式为GB/T3852中的J1型,键槽有两种形式:D型-———切向键,E型--钩头锲形键。

    JLA型径向键凸缘联轴器

    JLA型为轴向可移式,结构型式见图3-5。

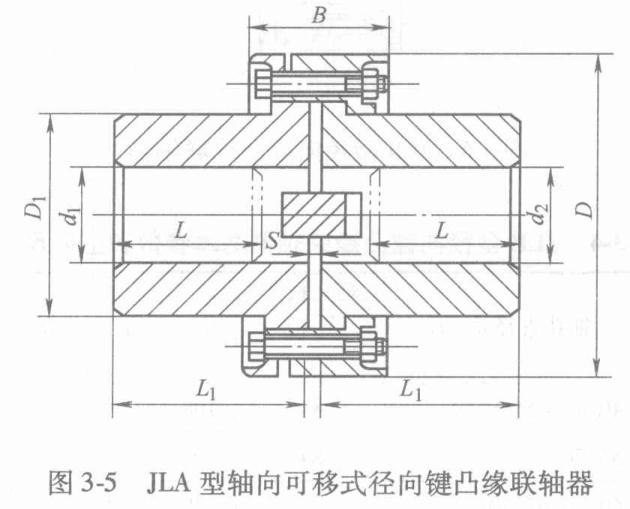

JLA型径向键凸缘联轴器结构图

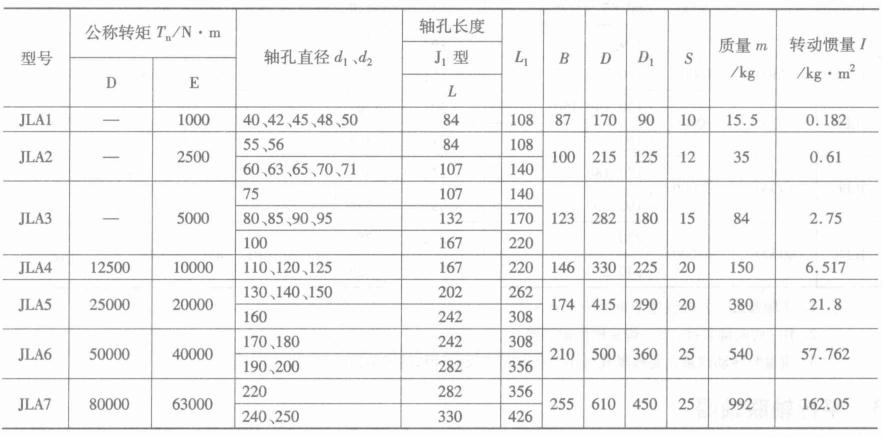

    JLA型径向键凸缘联轴器基本参数和主要尺寸(单位:mm)

尺寸

    注:

    1.联轴器最大外圆线速不得大于50m/s。

    2.D一切向键联接;E一钩头楔形键联接。

    3.质量与转动惯量,是按轴孔最小直径与最大长度计算的近似值。

    JLB型径向键凸缘联轴器

    JLB型为轴向固定式,结构型式见图3-6

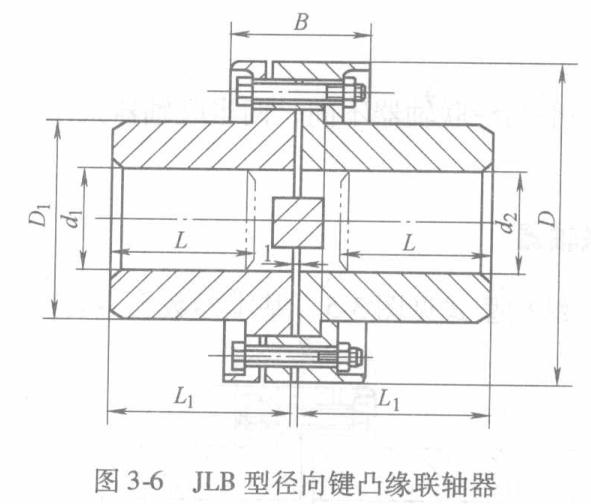

JLB型径向键凸缘联轴器结构图

    JLB型径向键凸缘联轴器基本参数和主要尺寸(单位:mm)

尺寸表

    注:

    1.联轴器最大外圆线速不得大于50m/s。

    2.D一切向键联接;E一钩头楔形键联接。

    3.质量与转动惯量,是按轴孔最小直径与最大长度计算的近似值。
