蛇形弹簧联轴器

【产品特点】
蛇形弹簧联轴器是一种结构先进的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能,从而很大程度上避免了原动机与工作机...
联系客服索取报价或邀请投标
详细介绍

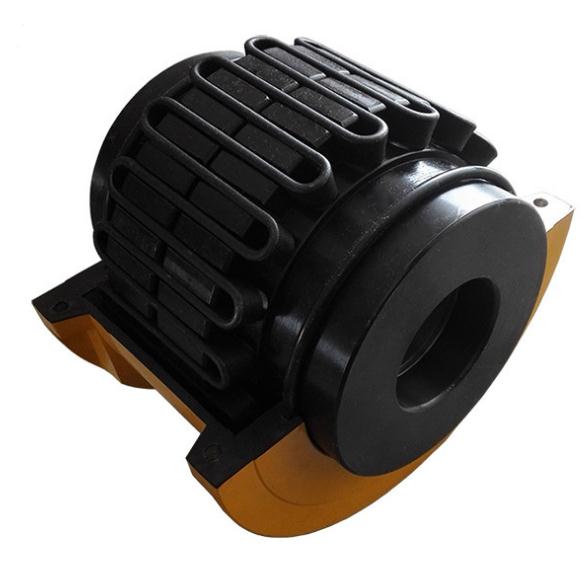

    蛇形弹簧联轴器是利用分为一组或几组的蛇形弹簧,嵌在两半联轴器凸缘上的齿间内,以实现两半联轴器联接,为防止蛇形弹簧在离心力作用下甩出及避免蛇形弹簧与齿接触处发生干摩擦,需用封闭的壳体罩住,并在里面注以润滑油或润滑脂。

    蛇形弹簧联轴器分为恒刚度和变刚度两种,主要取决于与弹簧接触齿的下列两种形状:

    齿形为直线形:在正常负载时,蛇形弹簧与齿接触点之间的距离不随蛇形弹簧变形量的改变而变化,刚度不变,两半联轴器的相对转角与所传递的转矩为线性关系,属于恒刚度蛇形弹簧联轴器。

    齿形为曲线型:负载较小时,蛇形弹簧的直线部分与被联接的轴线基本平行;负载增大时,蛇形弹簧的变形增大,与齿的接触弧面亦增大,而与齿接触点之间的距离越来越短,刚度增大,两半联轴器的相对转角与所传递的转矩为非线性关系,属于变刚度蛇形弹簧联轴器。直线齿形便于加工,成本低,但只适用于传递转矩变化较小的工况条件。曲线齿形适用于转矩变化较大和正反转的工况条件,并有较好的缓冲作用,但曲线齿形工艺性较差,制造成本相对较高。

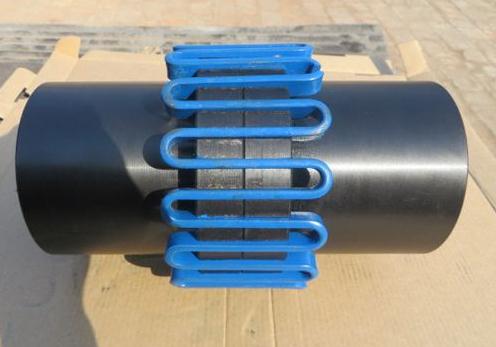

蛇形弹簧联轴器



    应用


    1、适用于联接两同轴线的中、大功率的传动轴系,具有一定的补偿两轴相对偏移和减振、缓冲性能,工作温度为-30℃~+150℃,传递公称转矩45~800000N.m。

    2、主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山,起重机械等。

    3、其它各种机械及设备的轴传动,凡是有马达与员相连,马达与减速箱相联或轴与轴相联的地方都可应用。

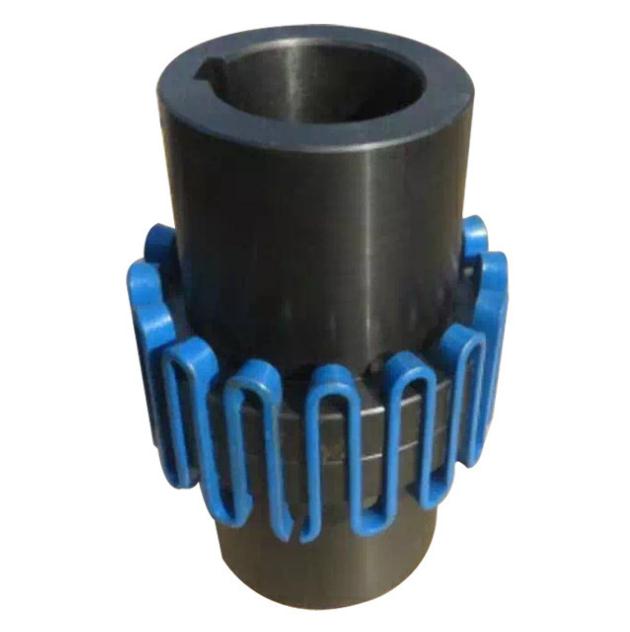

蛇形弹簧联轴器


    关于价格


    因产品型号规格不同,批发价格朋友们如果有意大量购买,或特殊情况,请联系我们,详谈。

    我们会在确认合作方式以及各作达成时为您发货。发货打包我们都有专人严格检查商品的质量的,请放心购买。

    产品优点


    1、减振性好,使用寿命长。

    2、承受变动载荷范围大,起动安全。

    3、传动效率高,运行可靠。

    4、噪声低,润滑好。

    5、结构简单,装拆方便。

    6、整机零件少,体积小,重量轻。

    7、允许有较大的安装偏差。
