伸缩皮带输送机工作原理及结构组成

文章来源:admin  人气:  发表时间:2020-06-19 10:14
    伸缩皮带输送机的使用,缩短了人工往返搬运物料的距离,可以缩短货物装卸货时间,降低劳动强度,减少货品损伤,降低装卸成本,提高工作效率,伸缩皮带输送机最先用于物流快递,烟草行业。

    伸缩皮带输送机(又名伸缩装车机),它可以在长度方向上自由伸缩,随时控制输送机的长度。可双向运转输送物料,可与其它输送设备和物料分拣系统配合使用,实现物料出入库或车辆装卸的自动化生产,在各行业中均得到广泛的应用。


    皮带式输送机组成结构


    伸缩式皮带输送机与普通的皮带输送机相比,其工作原理是一样的。但在结构上有所区别,它增加了储带装置和收放皮带装置。为什么叫可伸缩式皮带输送机呢?那是因为:当游动小车向机尾一端移动时,输送机皮带进入储带装置内,机尾回缩;反之则机尾延伸,因此具有可伸缩性,所以叫可伸缩胶带输送机。在这里,我们将为大家介绍一下它的组成结构,包括机头传动装置、收放胶带装置、中间架以及上料装置、下料装置。

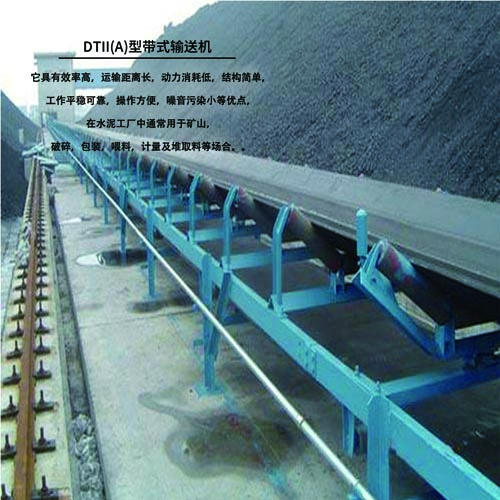

伸缩皮带输送机

    伸缩式皮带输送机分为固定部分和非固定部分两大部分,固定部分由机头传动装置、储带装置、收放胶带装置等组成;非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

    (1)机头传动装置:

    由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。

    机头传动装置是整个输送机的驱动部分,两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒,用齿轮传动时,应卸下一组电机、液力联轴器和减速器。

    液力联轴器为YL-400型,它由泵轮、透平轮、外壳、从动轴等构成,其特点是泵轮侧有一辅助室,电机启动后,液流透过小孔进入工作室,因而能使负载比较平衡地启动而电机则按近于坚载启动,工作时壳体内加20号机械油,充油量为14m3,减速器采用上级齿轮减速,第一级为圆弧锥齿轮,第二、第三级为斜齿和直齿圆柱齿轮,总传动比为25.564,与SGW-620/40T型刮板输送机可通用互换,减速器用螺栓直接与机架连接。卸载端和头部清扫器,带式逆止器,便于卸载,机头最前部有外伸的卸载臂,由卸载滚筒和伸出架组成,滚筒安装在伸出架上,其轴线位置可通过轴承两侧的螺栓进行调节,以调整输送带在机头部的跑偏,在卸载滚筒的下部装有两道清扫器,由于清扫器刮板紧压在胶带上,故可除去粘附着的碎煤,带式逆止器以防止停车时输送带倒转。

    (2)收放胶带装置:

    位于张紧绞车的后部,它由机架、调心托辊、减速器、电动机、旋杆等组成,其作用是将胶带增补到输送机机身上或从输送机机身取下,机架的两端和后端,各装一旋杆,当增加或减少胶带时用以夹紧主胶带,调心托辊组供卷筒收放胶带时导向,工作时将卷筒推进机架
