皮带运输机逆止器的类型介绍

文章来源:浩业皮带机厂  人气:  发表时间:2020-01-15 09:46
  现阶段中国海港大中型倾斜皮带运输机的设计方案电机选型测算遭遇的一个关键难题就是说怎样避免输送皮带的大逆转。因为皮带运输机倾斜角的存有,在皮带运输机断电或常见故障关机时,在荷载作用力沿输送皮带歪斜方位作用力功效下,使歪斜皮带运输机产生大逆转,导致运输带到溜和煤碳沉积,比较严重状况下能毁坏机器设备和导致工作人员损害,为阻拦输送皮带产生逆向行驶或下降安全事故需设定逆止设备,选用安裝单边缓冲托辊、抓捕器或是配备逆止器的方式均可超过保持逆止的目地。在其中单边缓冲托辊和抓捕器具体运用实际效果并不是理想化,大中型歪斜皮带运输机设计方案一般选用配备逆止器的方式。逆止器的电机选型与歪斜皮带运输机需要的逆止扭矩、轴伸的转速比及规格相关,另外也要考虑到应用自然环境和平时维修保养标准,在其中更为重要的就是说逆止扭矩的测算明确。

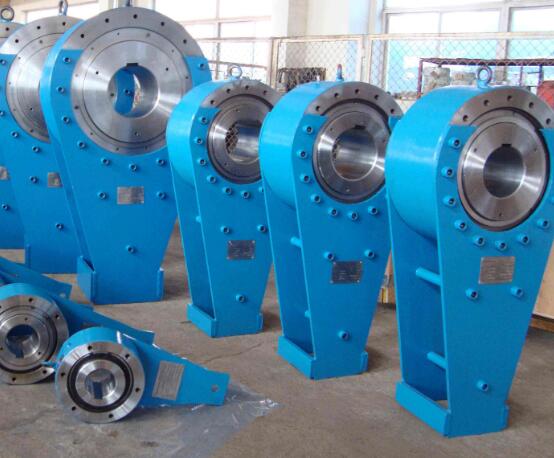

逆止器实拍图

  逆止器是为了避免歪斜皮带运输机轻载泊车时产生反转或丝滑状况,历经逆止扭矩结转设定逆止器。在逆止情况时,皮带运输机全部驱动器设备处在卸载掉情况,不容易危害对驱动器电动机、减速器、连轴器等驱动器设备机器设备的检修和拆换。逆止器做为一种有逆止功效的工业设备有各种类型,常见的逆止器有带式逆止器、滚柱逆止器和异形块逆止器。


  (1)带式逆止器


  带式逆止器关键由限制器、制动系统带和止退器3一部分构成。带式逆止器构造简易,关键运用于小输出功率低速档皮带输送机,其止动时输送皮带要先反转一段距离,针对直徑越大的滚桶其反转间距越长,不适合功率大的大运输量的皮带运输机。


  (2)滚柱逆止器


  滚柱逆止器是一个滚柱超越离合器,由内圈,外侧,滚柱和弹黄构成,逆止器外侧没动,皮带输送机一切正常运行时,内圈反方向转动,滚柱在契形室内空间的大端,滚柱失灵,当内圈顺时针方向转动时,滚柱不会受到内圈的促进,在弹黄力的功效下,向契形室内空间的小端健身运动,因为滚柱和逆止器内、外侧的磨擦使逆止器的内圈不可以健身运动,具有逆止的功效,同样,当外侧不固定不动时,能够 做为速度限制的超越离合器应用。


  (3)异形块逆止器


  异形块逆止器是异型块离合运用于逆止时的独特方式,它由逆止器本身和逆止臂组成,逆止臂一端和逆止器本身的外侧固定不动在一起,另一端固定不动在路面,以获得逆止扭矩,其原理与滚柱逆止器相近,在其中起主导作用的是逆止器中的异型块,当内圈的转速比超过外侧时,异型块基本上不造成滑动摩擦力,当外侧的转速比超过内圈时,异型块在滑动摩擦力的功效下慢慢卡紧內外圈使內外圈的速率贴近,即跨越离合器的作用,当外侧没动,内圈翻转时异型块起功效,超过逆止的功效,这类逆止器能承担很大的冲击性扭矩。
